Changement du tableau électrique

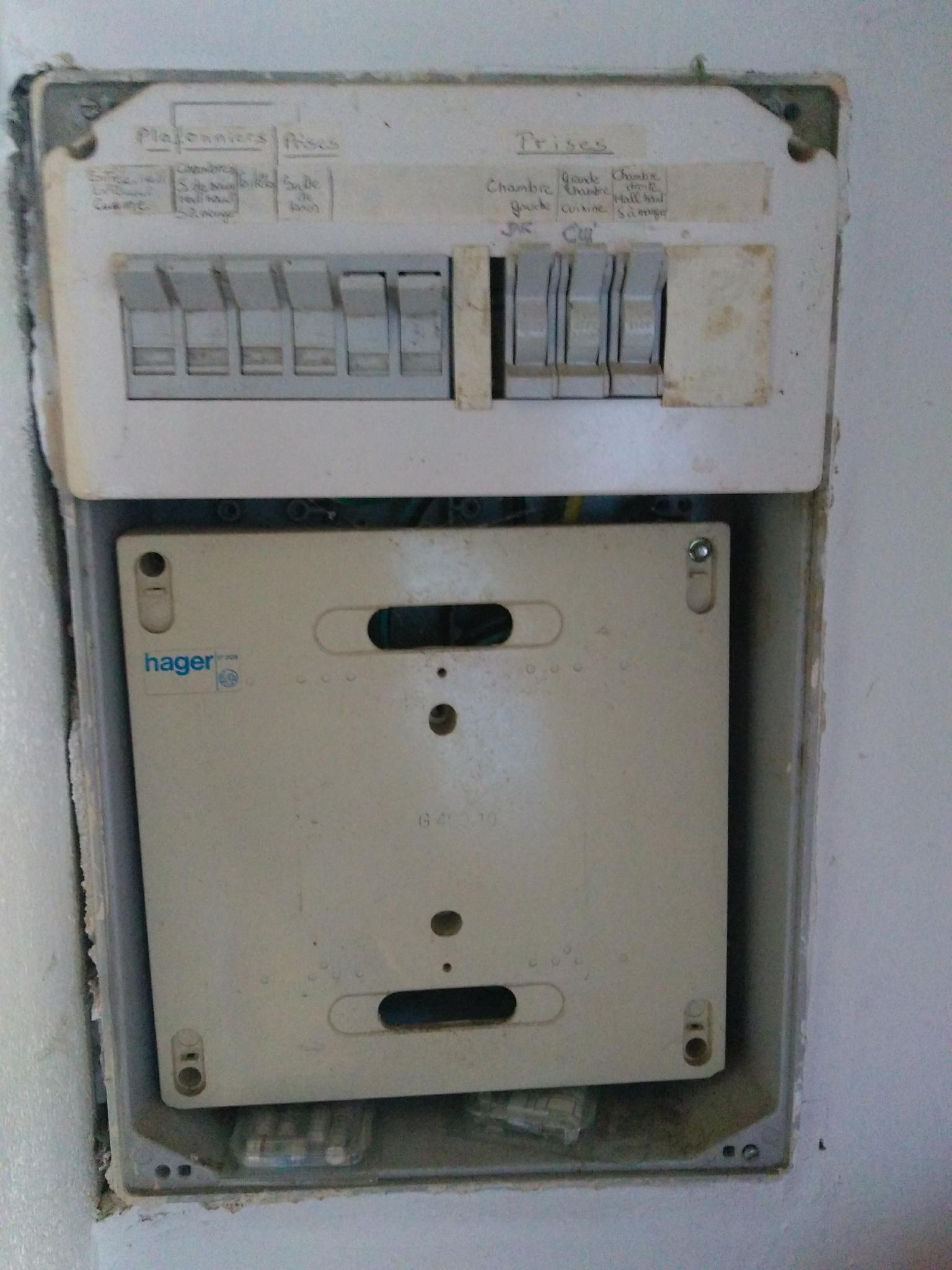

L’ancien tableau n’était plus aux normes (pas de disjoncteur différentiel, disjoncteurs divisionnaires unipolaires, fusibles). Le changer me permettra aussi de rajouter des emplacements pour de futurs projets (panneaux solaires, etc).

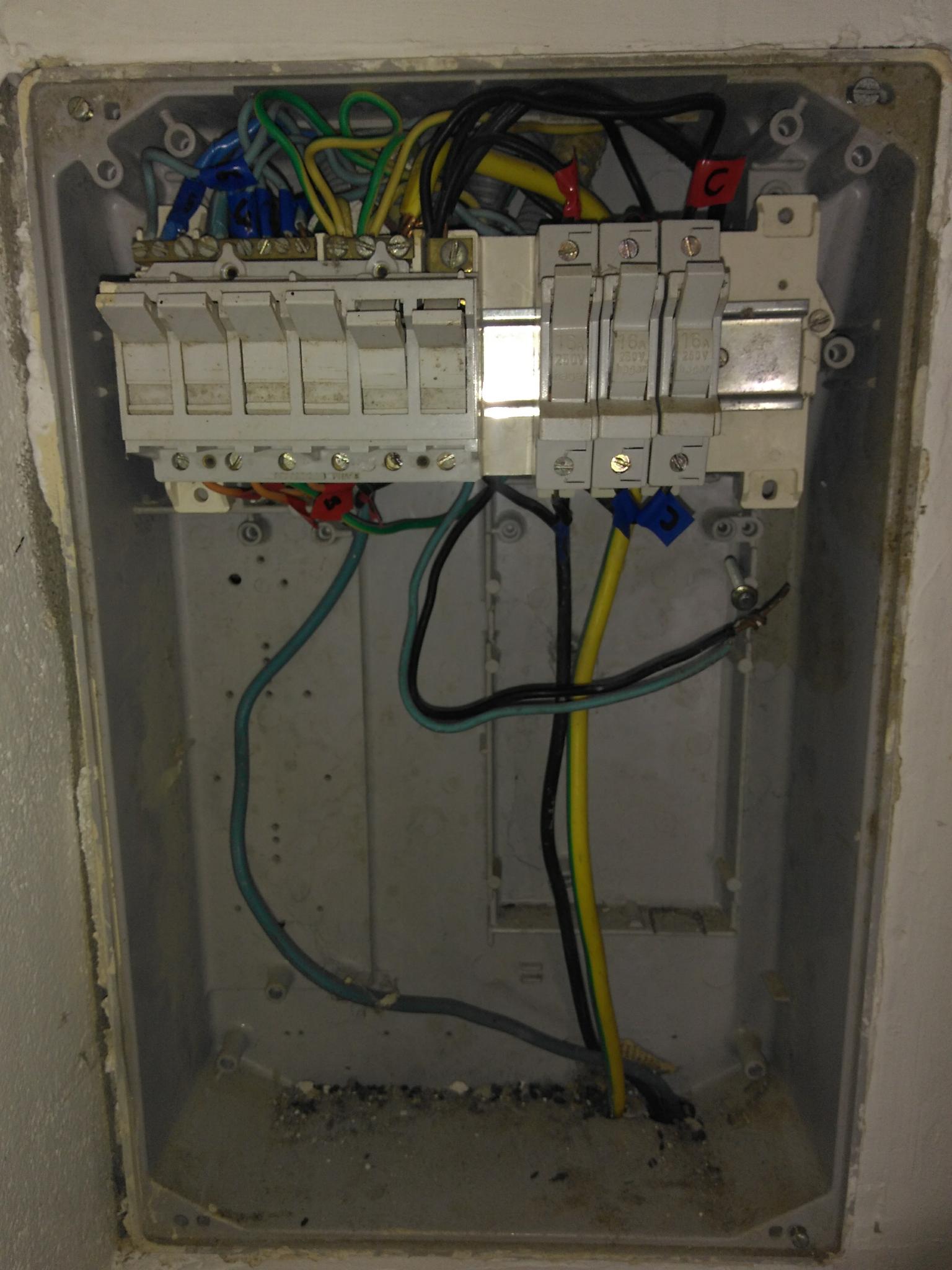

Une vue de l’ancien cablage. J’ai rajouté des bouts de scotch numérotés sur les disjoncteurs et leurs fils pour retenir quel fil/gaine alimente quel appareil.

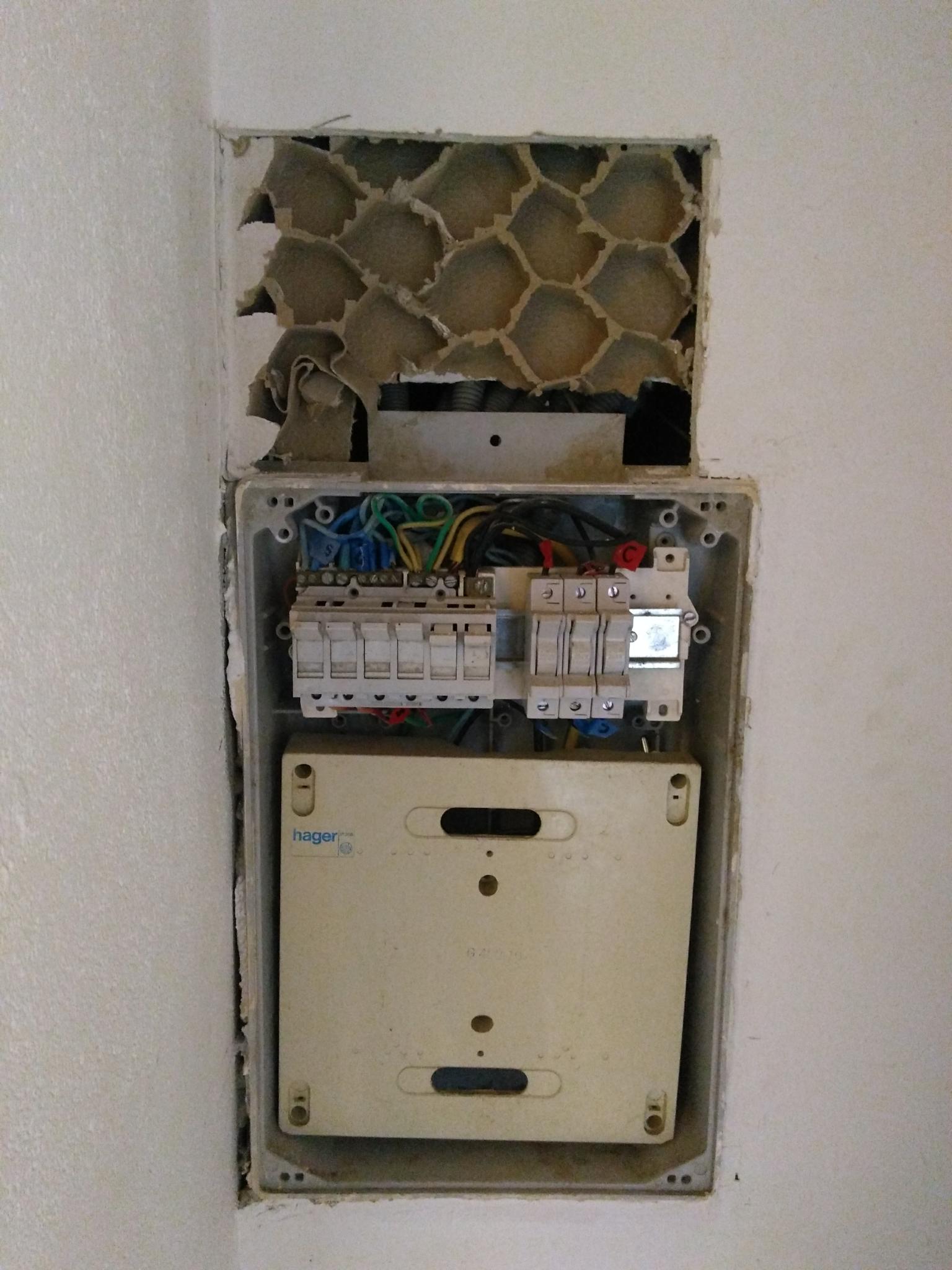

Comme mon nouveau tableau (3 lignes) est plus grand que l’ancien (1 ligne), je décide de placer sa ligne du milieu au même niveau que l’existante. Le tableau montera donc plus haut qu’avant. Je commence à percer et réalise que c’était pas exactement comme prévu: le conduit technique est assez profond (~20cm) et je n’ai pas de quoi fixer mon nouveau tableau correctement (a.k.a sans un montage en bois pas très sûr à côté de cables electriques).

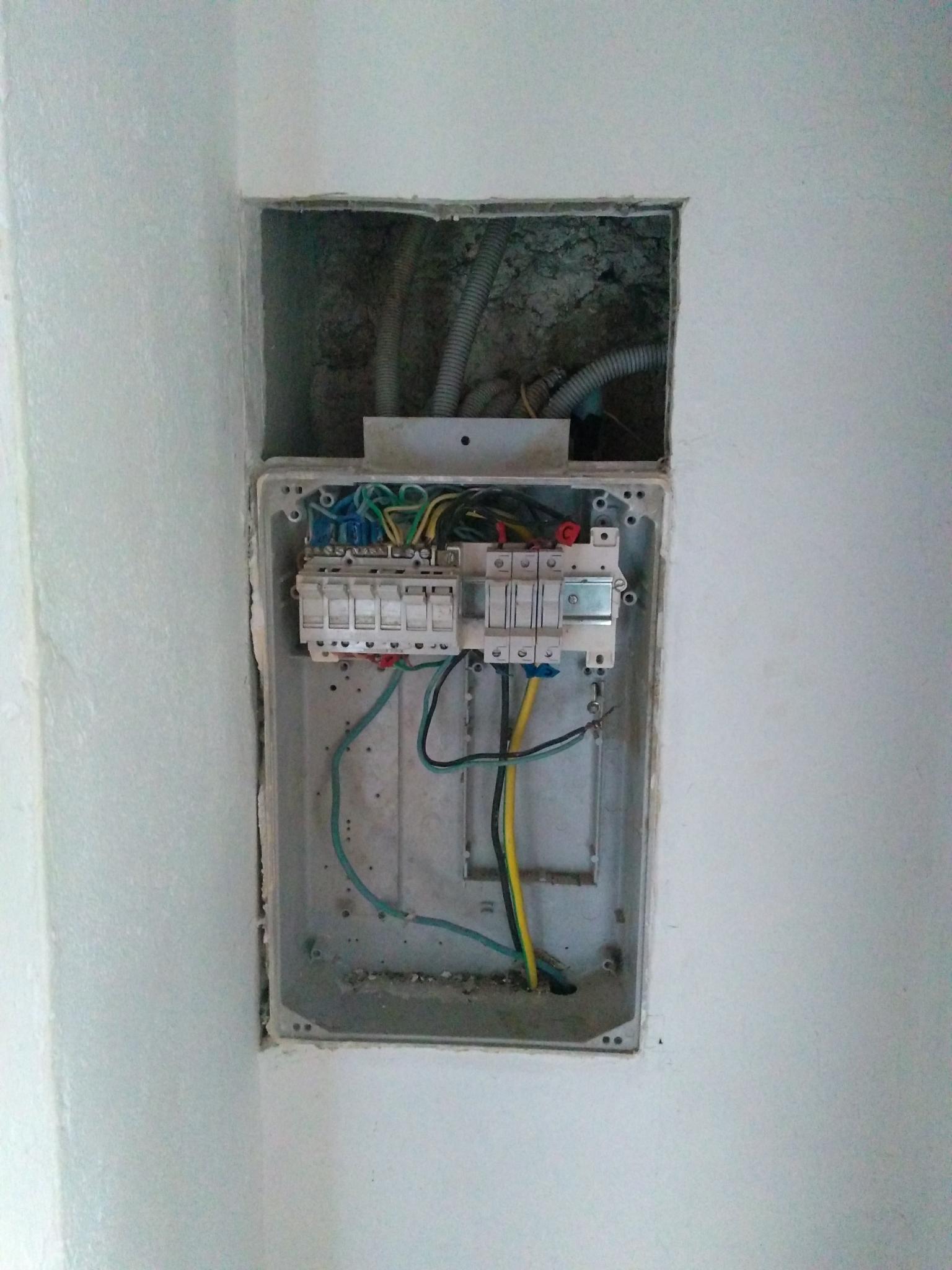

J’ai décidé d’acheter un bac à encastrer conçu pour les tableaux électriques, ce qui règlera le problème. Par chance ses dimensions collent assez bien avec mon préperçage. Je découpe donc un coffrage de la bonne taille pour le nouveau bac.
A partir de ce moment, c’est une course contre la montre puisque je coupe l’électricité chez moi (il neigait dehors …).

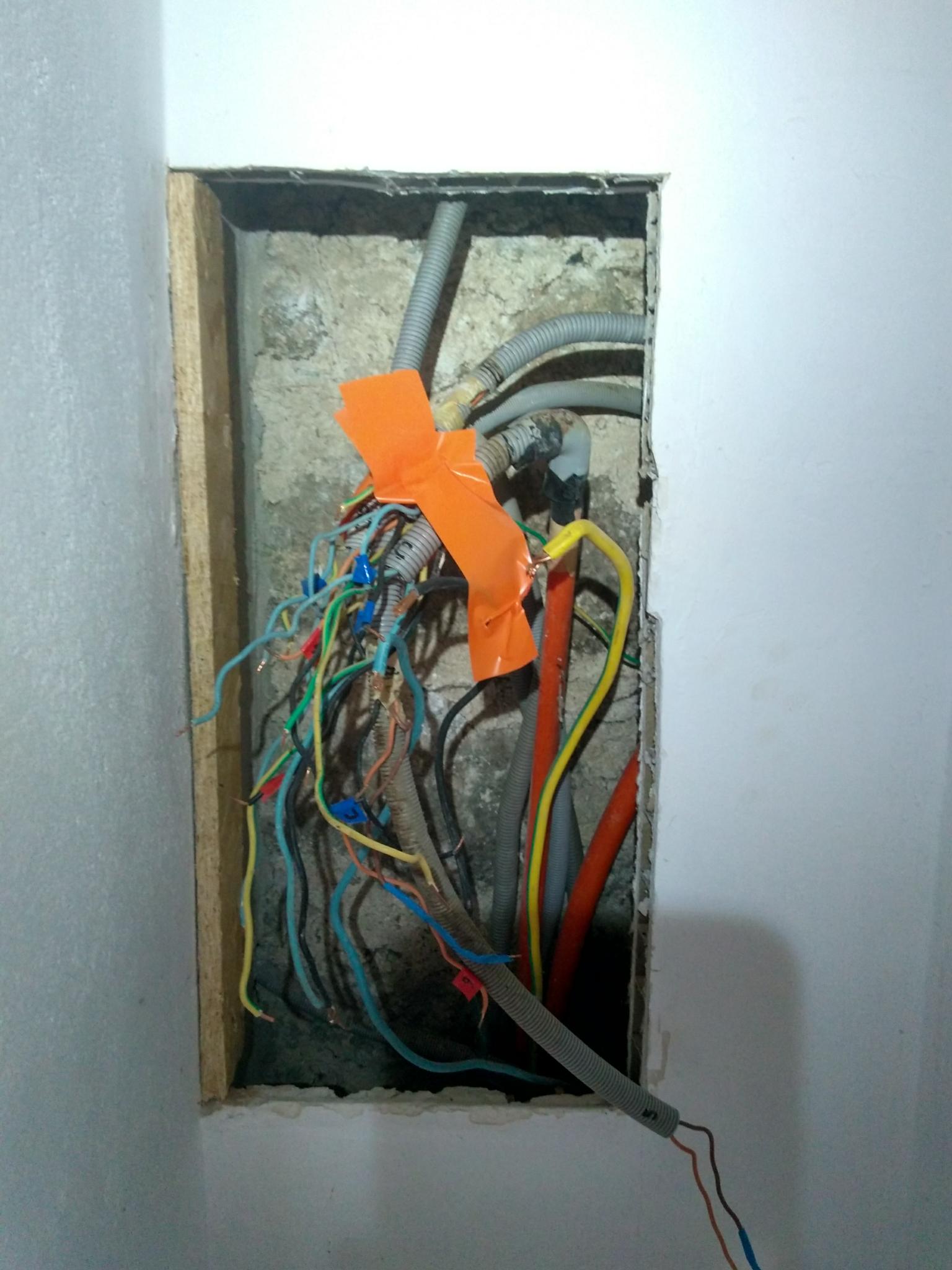

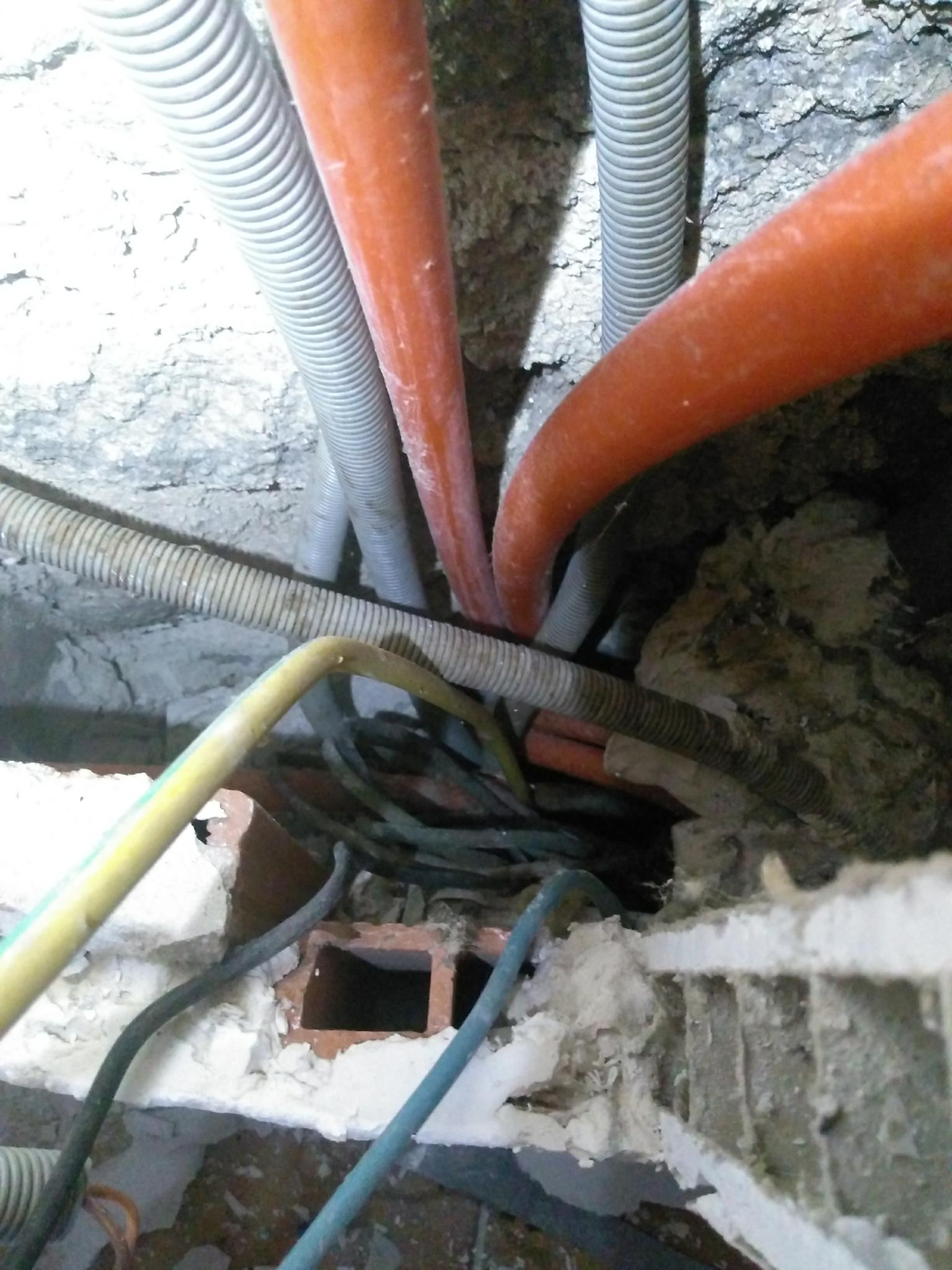

J’enlève donc l’existant. Je découvre que des fils ne sont pas gainés jusqu’au bout. Je rajoute des gaines là ou il en manque.
Sur la gauche, je fixe un tasseau d’osb dans le mur pour avoir un rebord solide sur lequel le tableau pourra reposer (et être vissé)

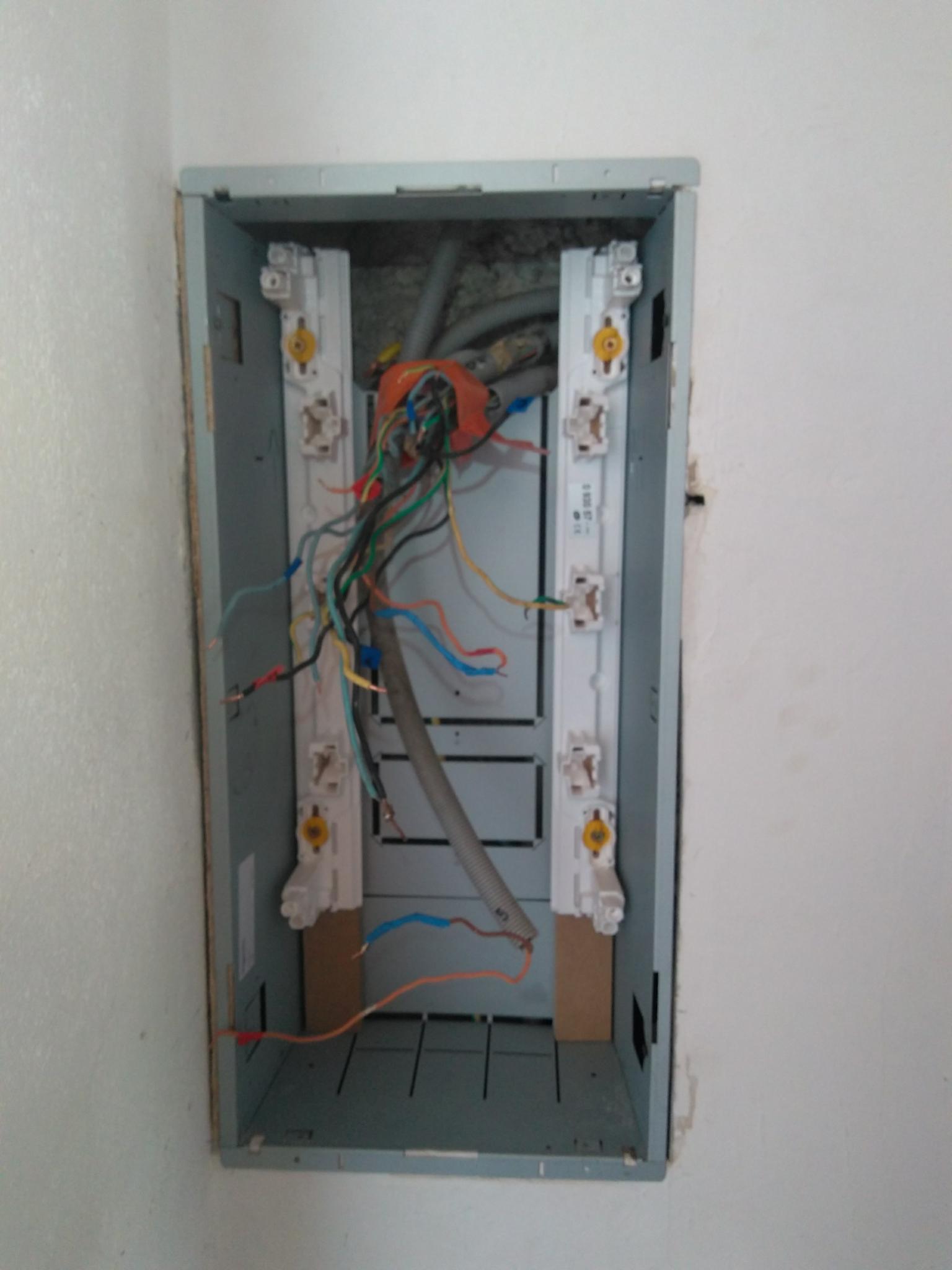

Je place le nouveau bac. Le mur n’est pas plat, j’essaie de creuser le platre ou je peux pour enlever les plus gros débords et mieux plaquer le bac contre le mur.

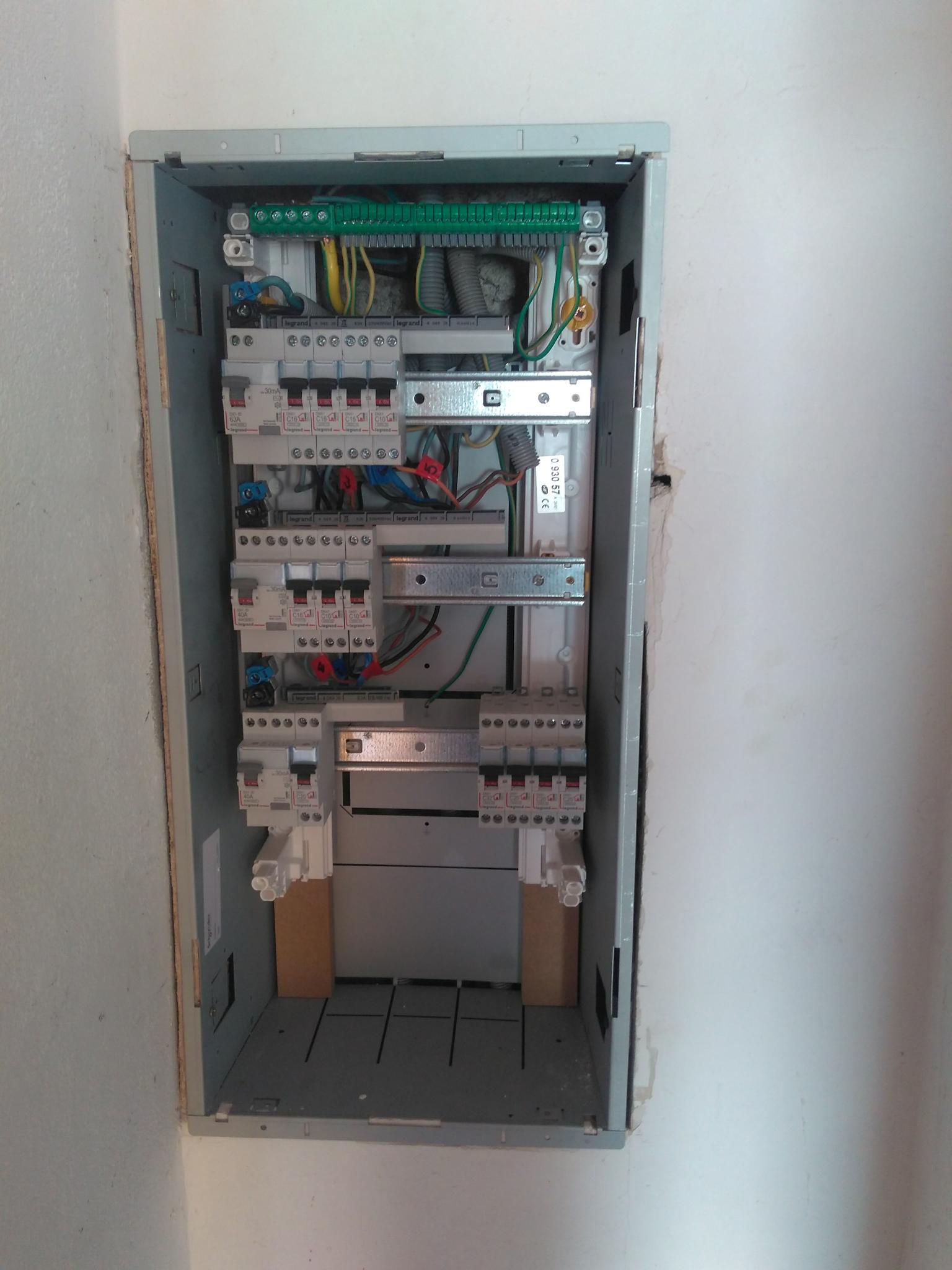

Je place le nouveau tableau. Les cables neutre/phase/terre d’arrivée étaient un peu courts, j’en ai bavé pour les fixer.

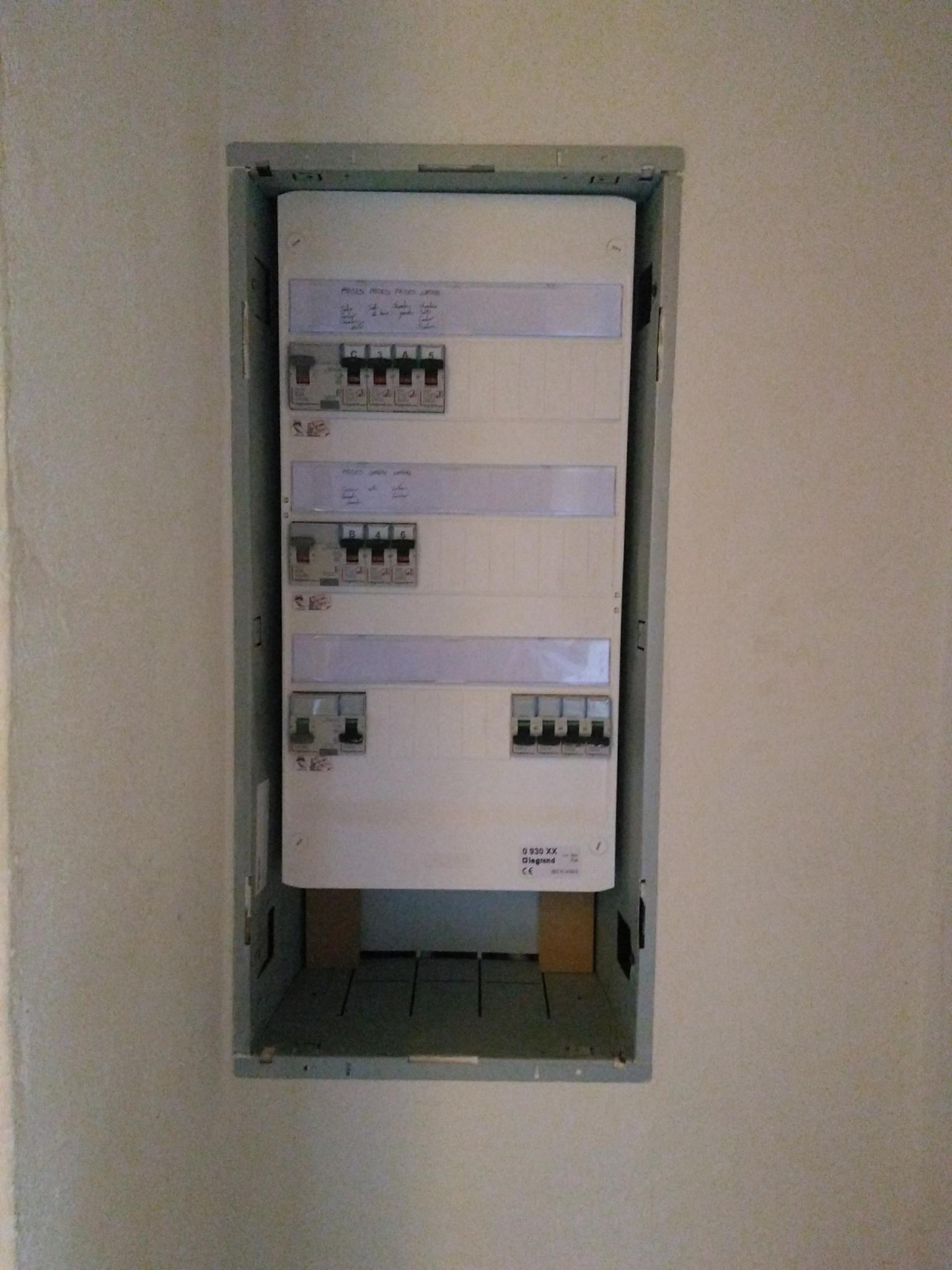

Avec le cache et l’enduit autour du bac, le résultat est déjà mieux.
