Drain
Sommaire
Le plan
La maison est en flan de montagne, semi enterrée, dans une région avec des épisodes cévenols. Le sol est sablo-limoneux (granit), donc assez drainant. Seulement avec la cave, la maison descend plus de 4 mètres sous le niveau du sol et est encassée dans la roche mère, imperméable. L’intérêt du drain sera d’éviter l’infiltration des fortes pluies et du ruissellement potentiel.
Les murs étant en pierre, l’idée était de ne pas trop modifier les équilibres en humidité, donc les solutions de drains sans gravier me convenaient (potentiellement moins drainantes ?). J’ai réfléchi à refaire l’enduit le long du mur enterré, mais vu la profondeur des fondations, une grande section avec les pierres à nu peut déjà respirer en profondeur.
Le “DTU 20.1 annexe C” présente les techniques de conception des drains.
L’avancée des travaux
Terrassement du drain
Il faut creuser jusqu’à passer sous le niveau de la partie habitée (~1m50 de profondeur dans mon cas).

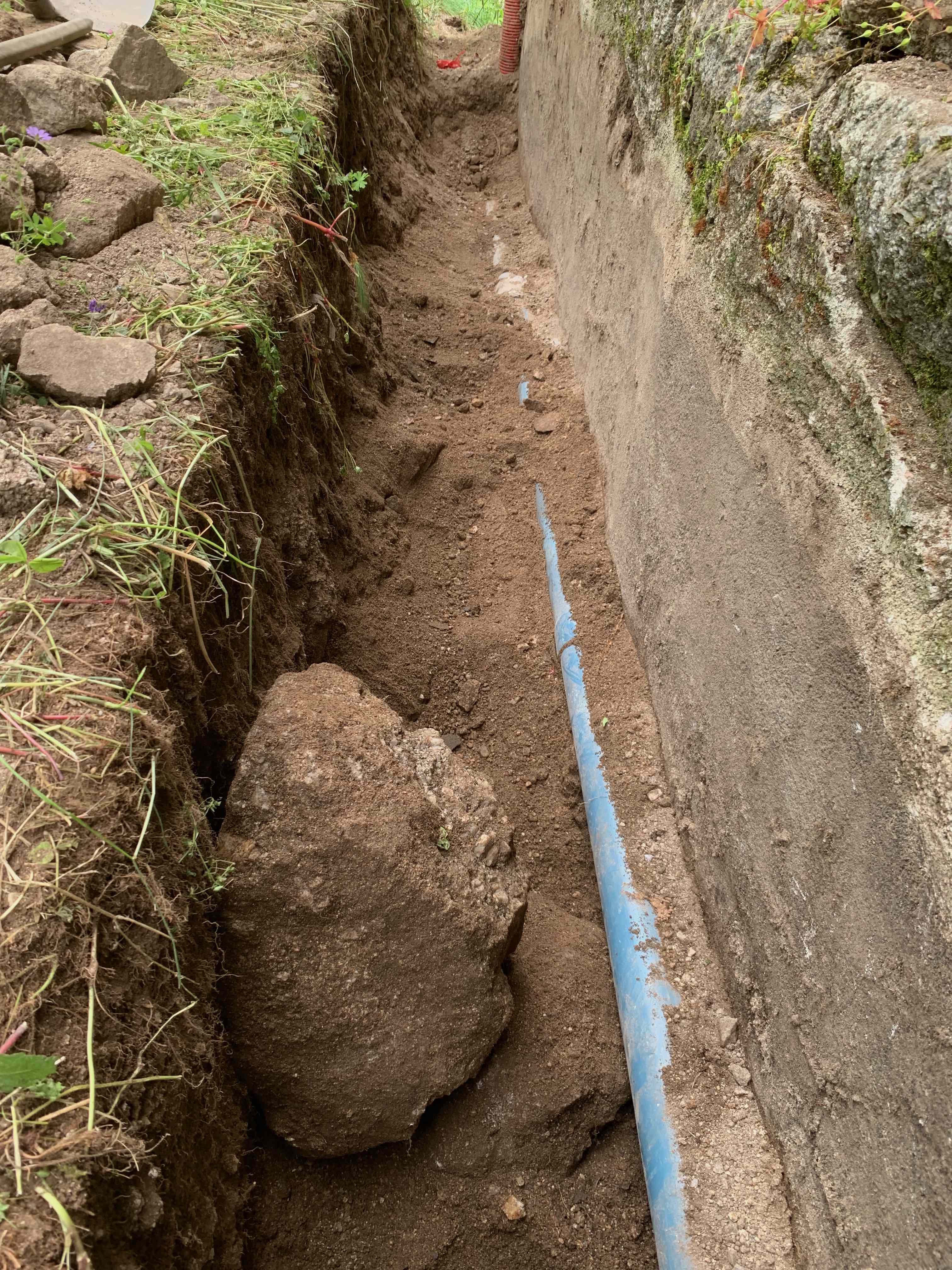

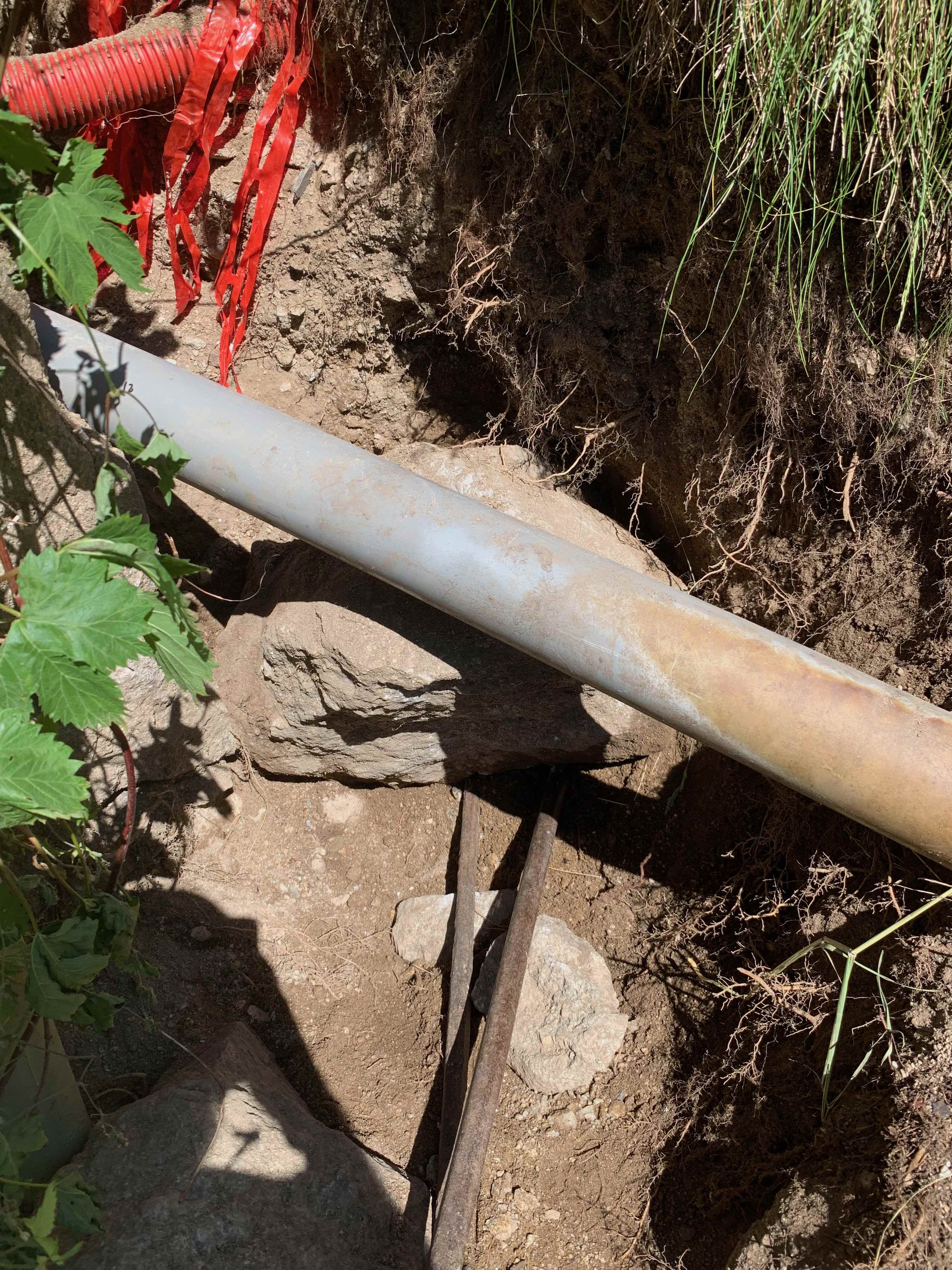

Le plus compliqué est de sortir les énormes roches qui forment le sol (peut-être aussi des restes de la construction de l’étable). A partir d’une certaine profondeur, j’ai atteint la roche mère. Les pierres qui obstruaient l’exutoire du futur drain sont deplacées lentement avec deux barres à mine et serviront de fondation pour un nouveau mur placé à cet endroit.

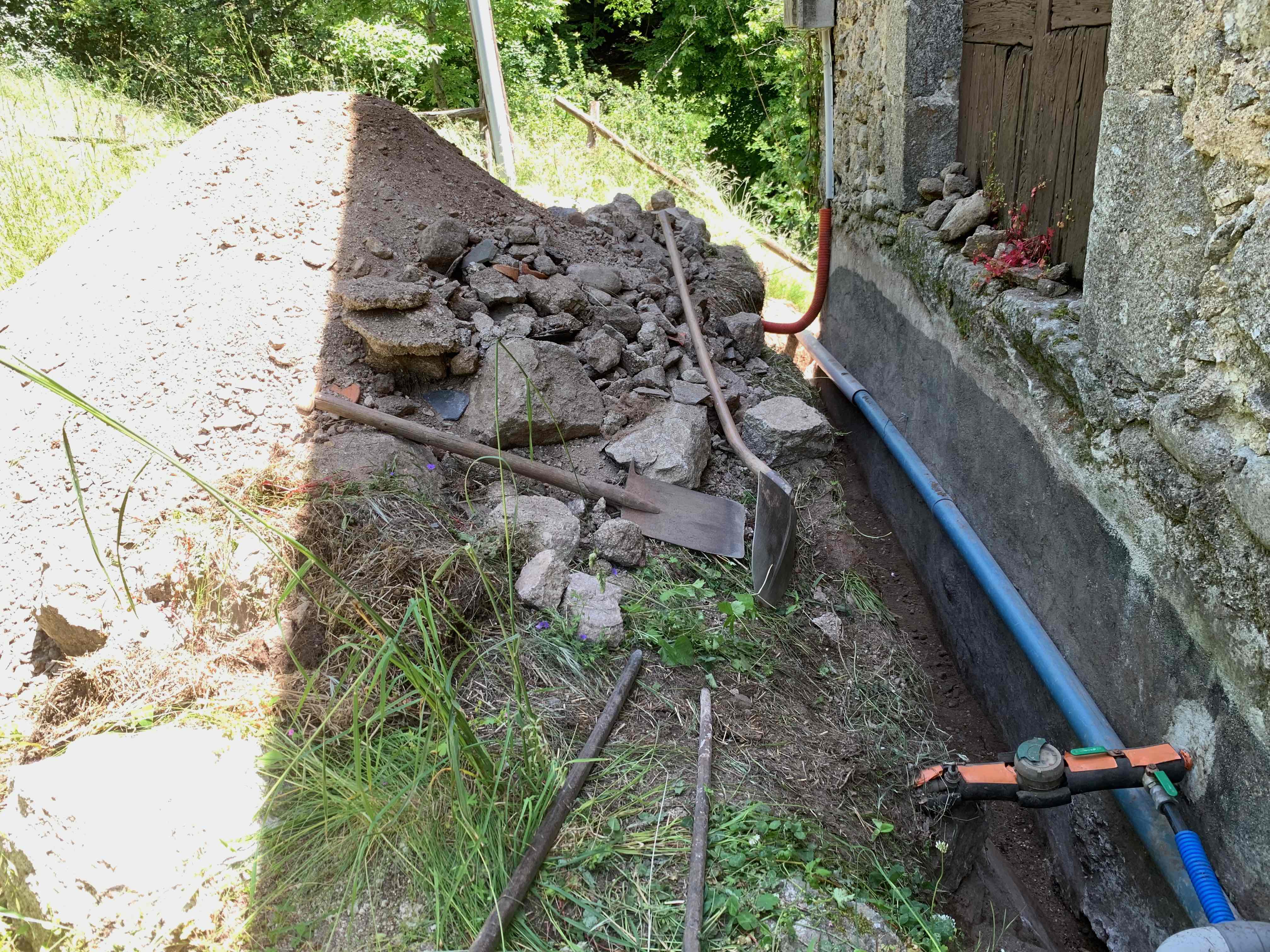

La tranchée du drain. On voit l’ancien revètement au goudron sur le mur. Ici c’est un mur en pierre je n’ai pas besoin d’une imperméabilité totale. Il faut que le mur puisse respirer (~3L d’eau par m3) pour bien vieillir, je n’ai donc pas regoudronné.
J’ai même hésité à casser de vieux béton pour le remplacer par un enduit à la chaux hydrofuge mais j’ai estimé que ce n’était pas nécessaire. Surtout qu’ici le mur continue encore 3 mètres sous la tranchée, cela suffira pour sa perspiration.
Dans le cas d’un mur moderne j’aurais placé une membrane EPDM le long du mur.
Le regard du drain

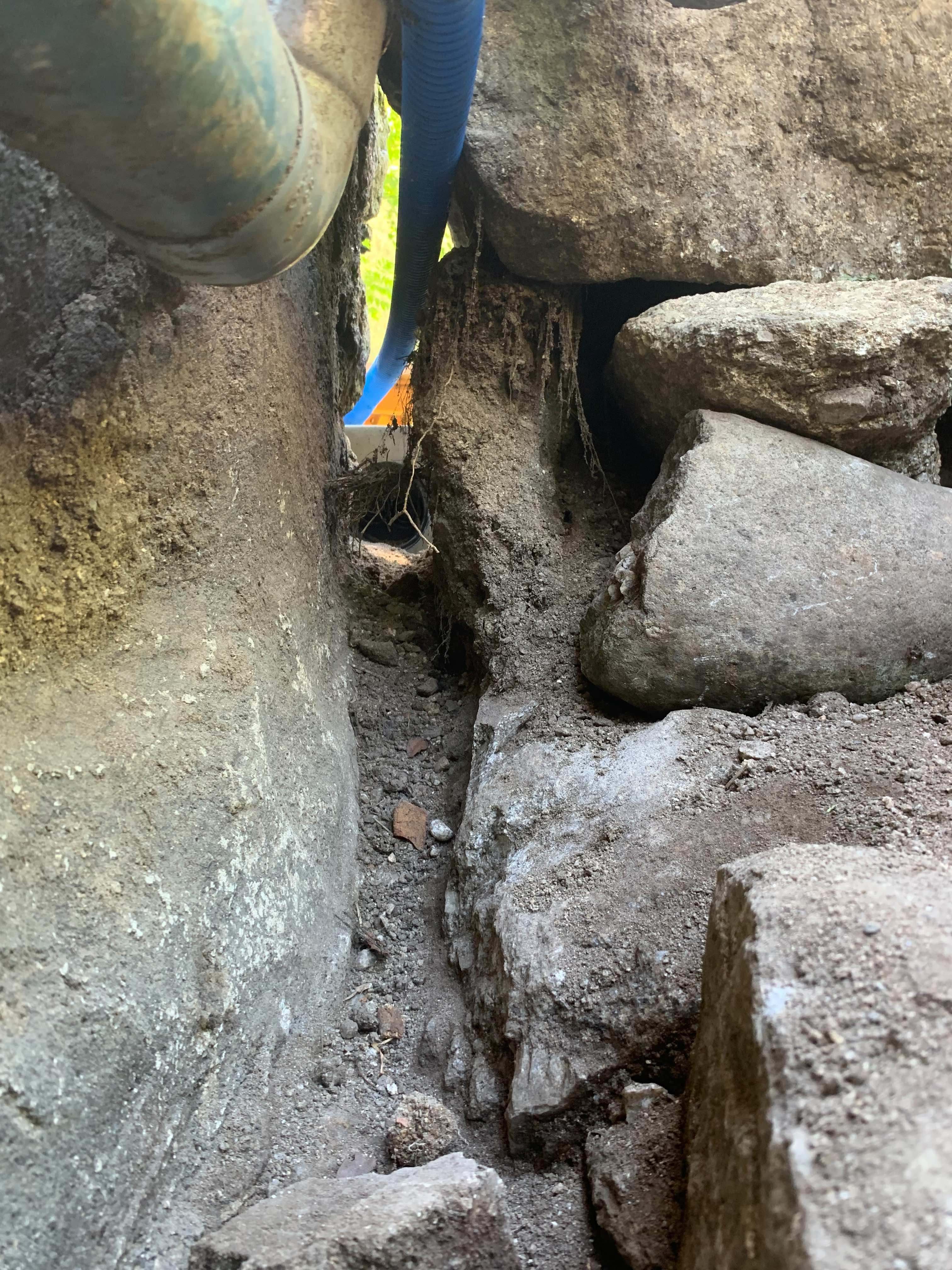

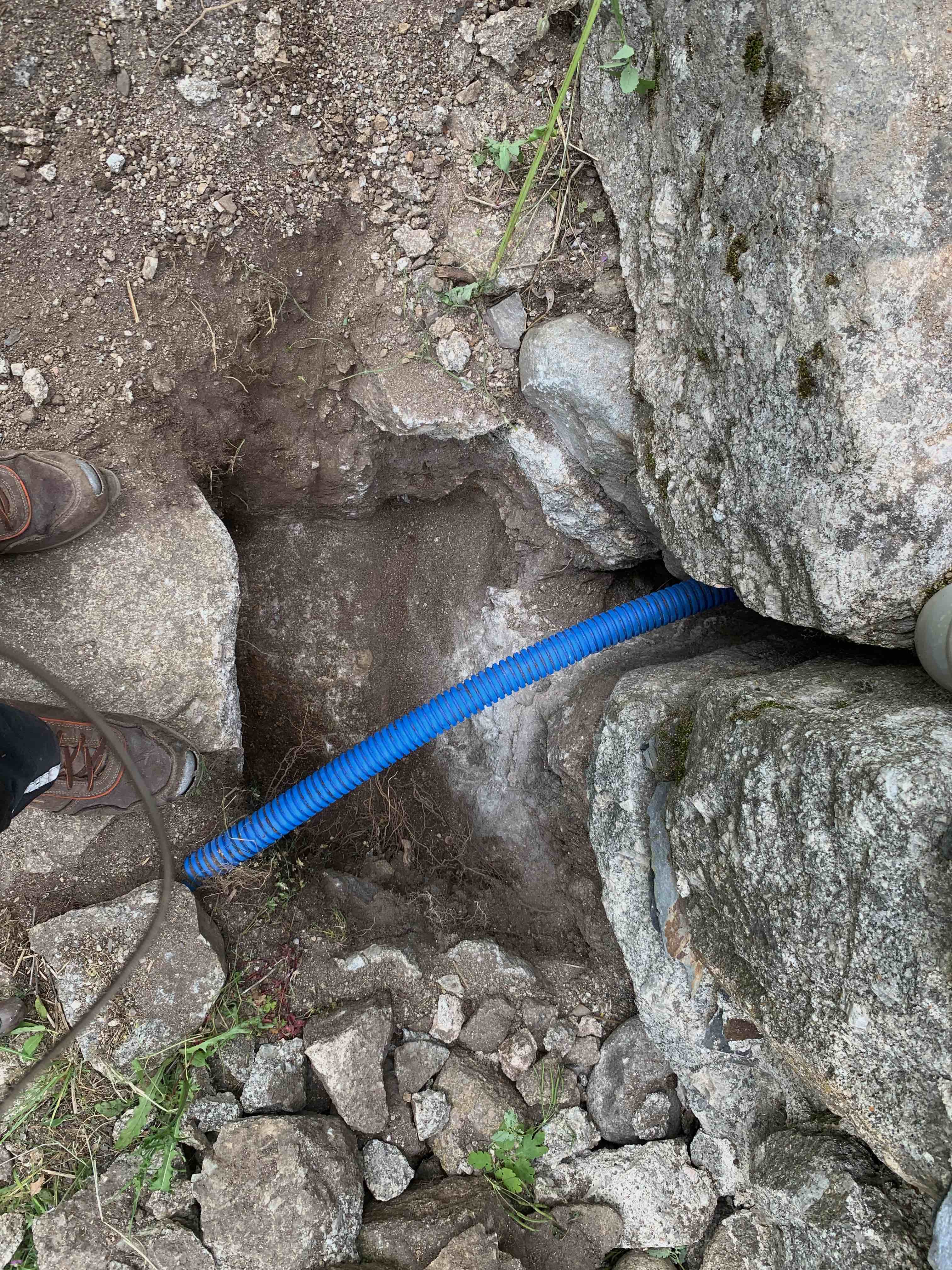

Au départ du drain, La roche mère remonte près de la surface. J’ai taillé tant bien que mal une petite tranchée en pente dans cette roche, pour qu’il n’y ait aucun creux dans la pente du drain. Pour le regard, il a fallu tailler une cavité dans cette roche mère et les dalles de terrasse.
Le regard sert aussi à la ventillation du drain.

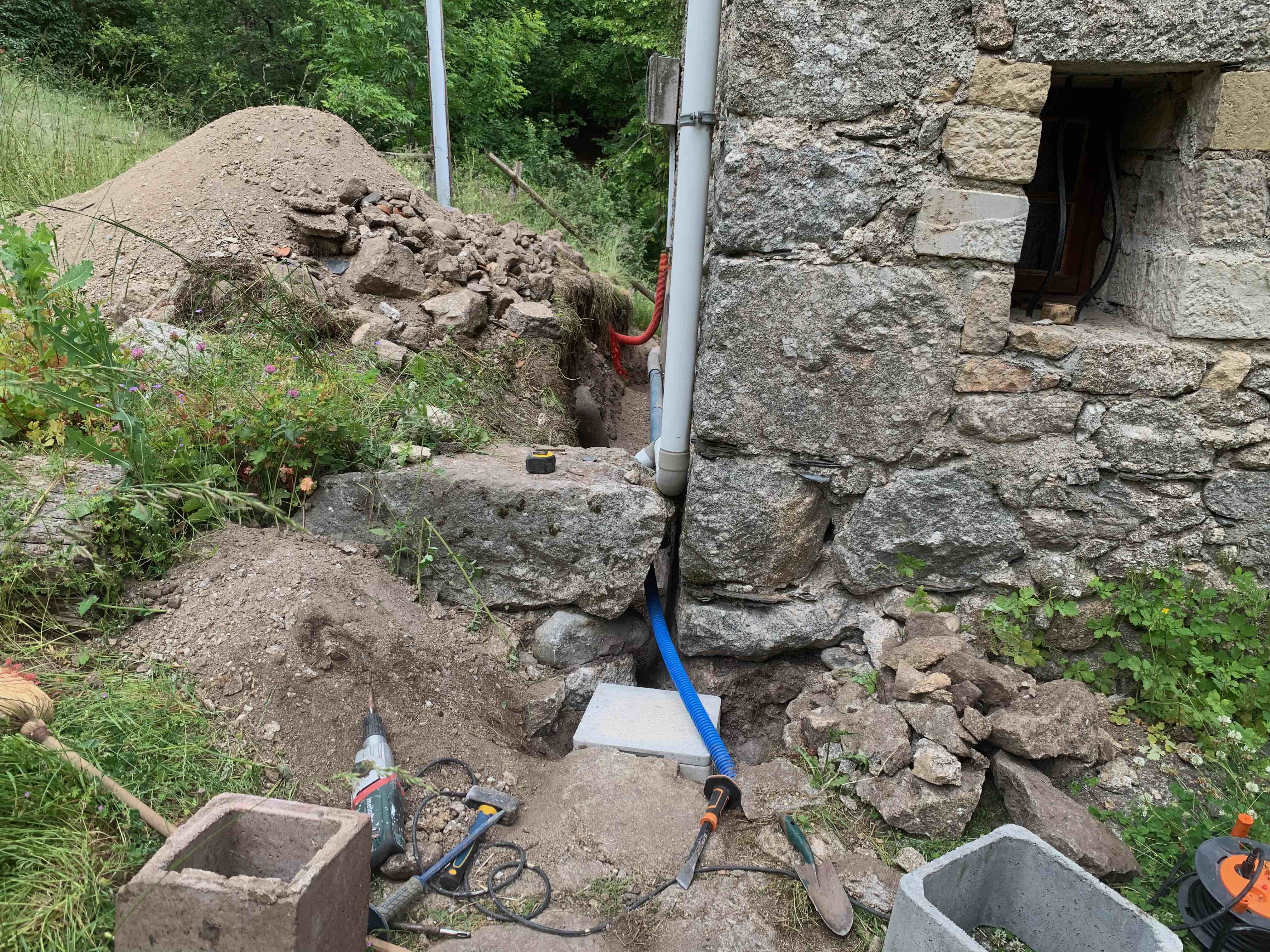

Pose du regard

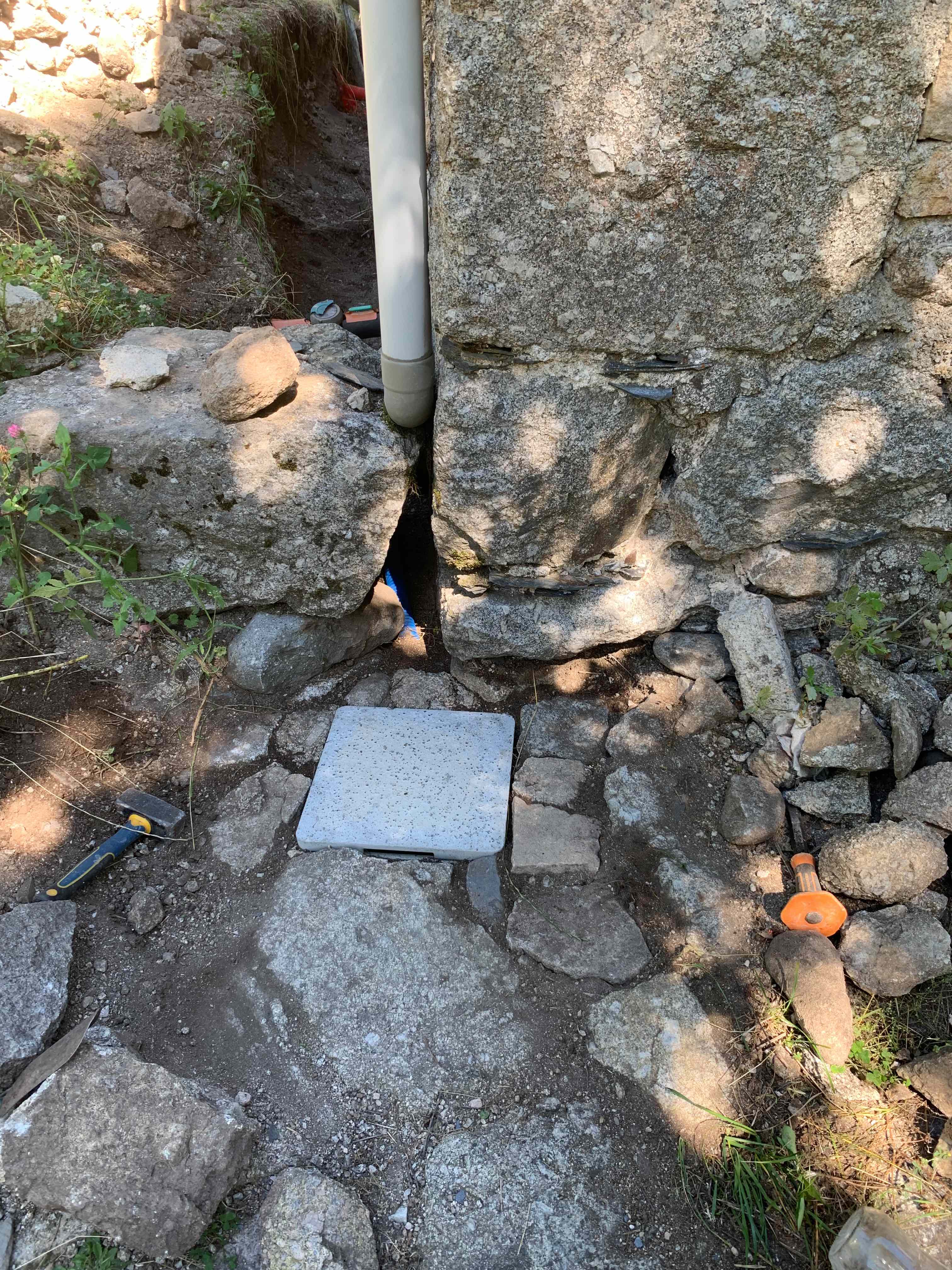

Empierrement du regard

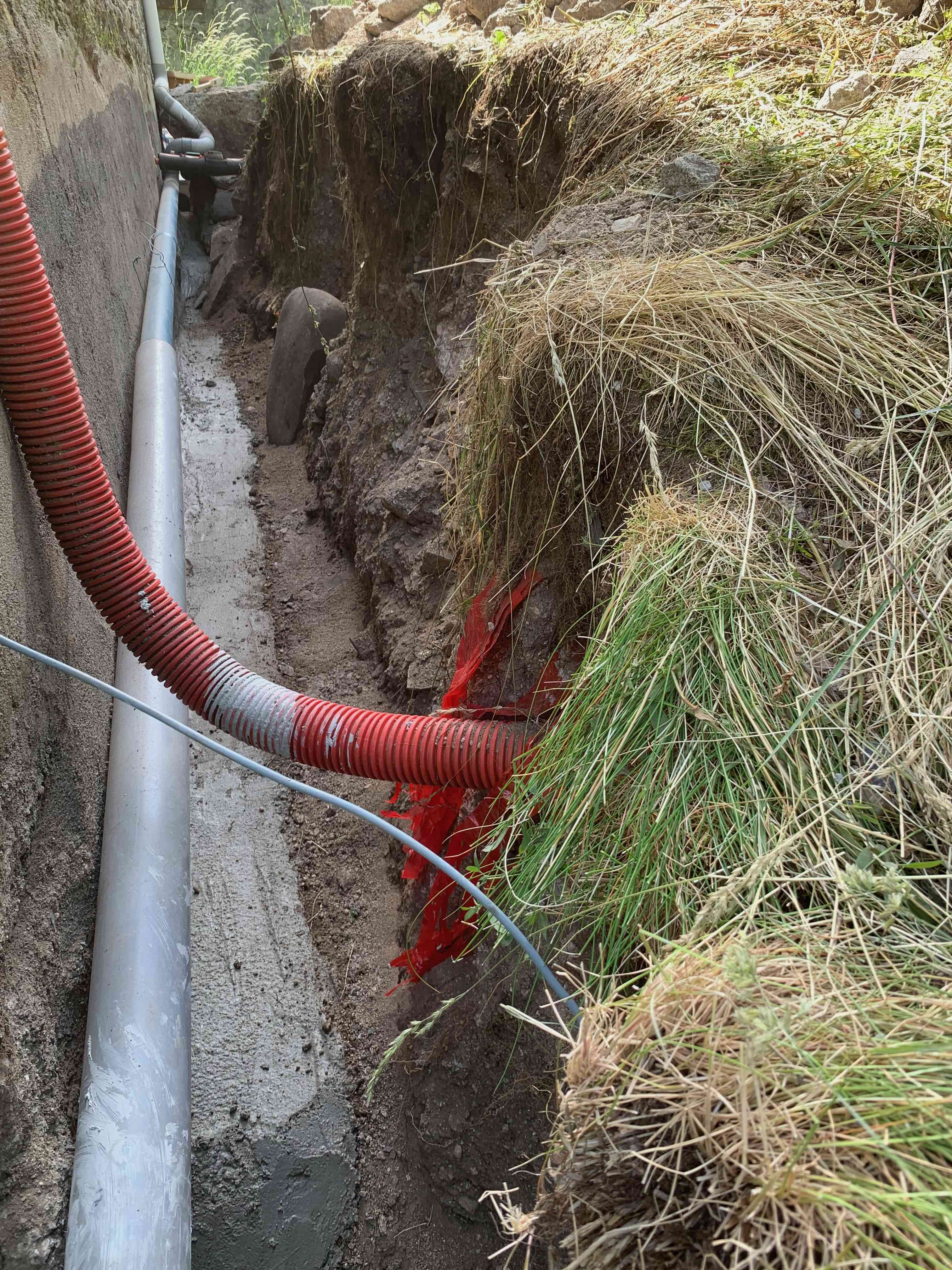

Cunette du drain et pose
Suivant les documents techniques de mon drain sans gravier, j’ai fait une petite cunette en béton (pente ~2cm/m).

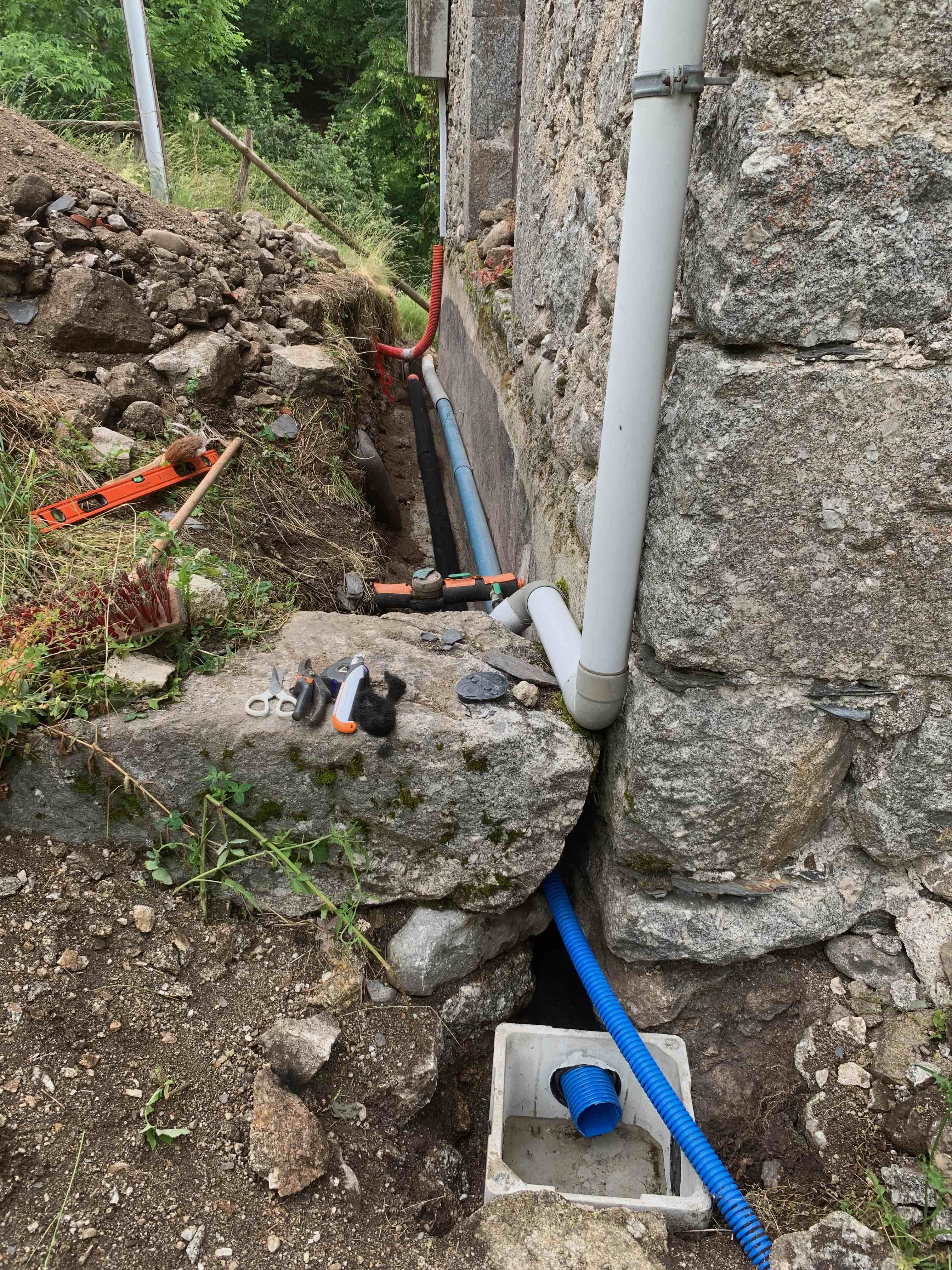

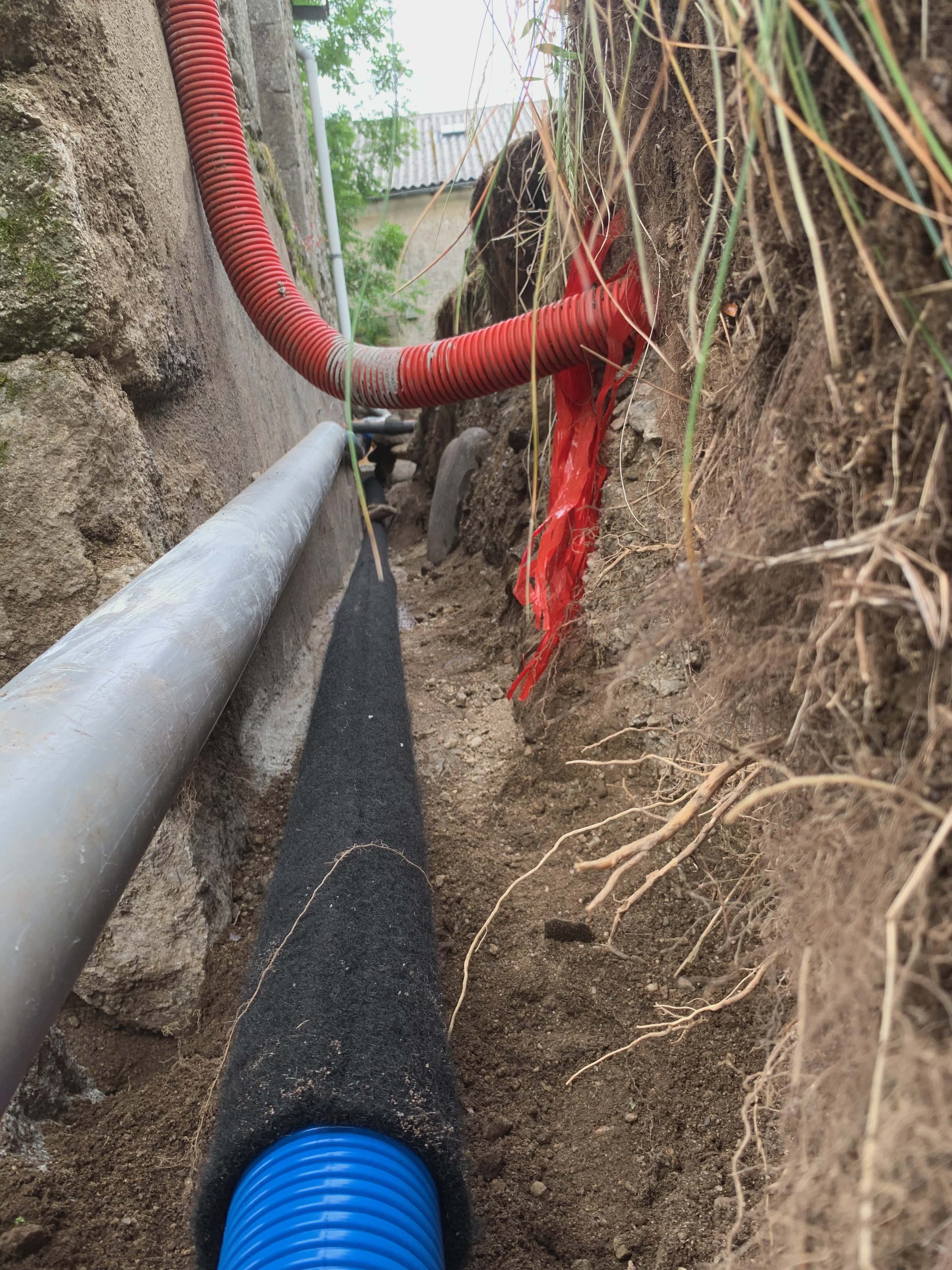

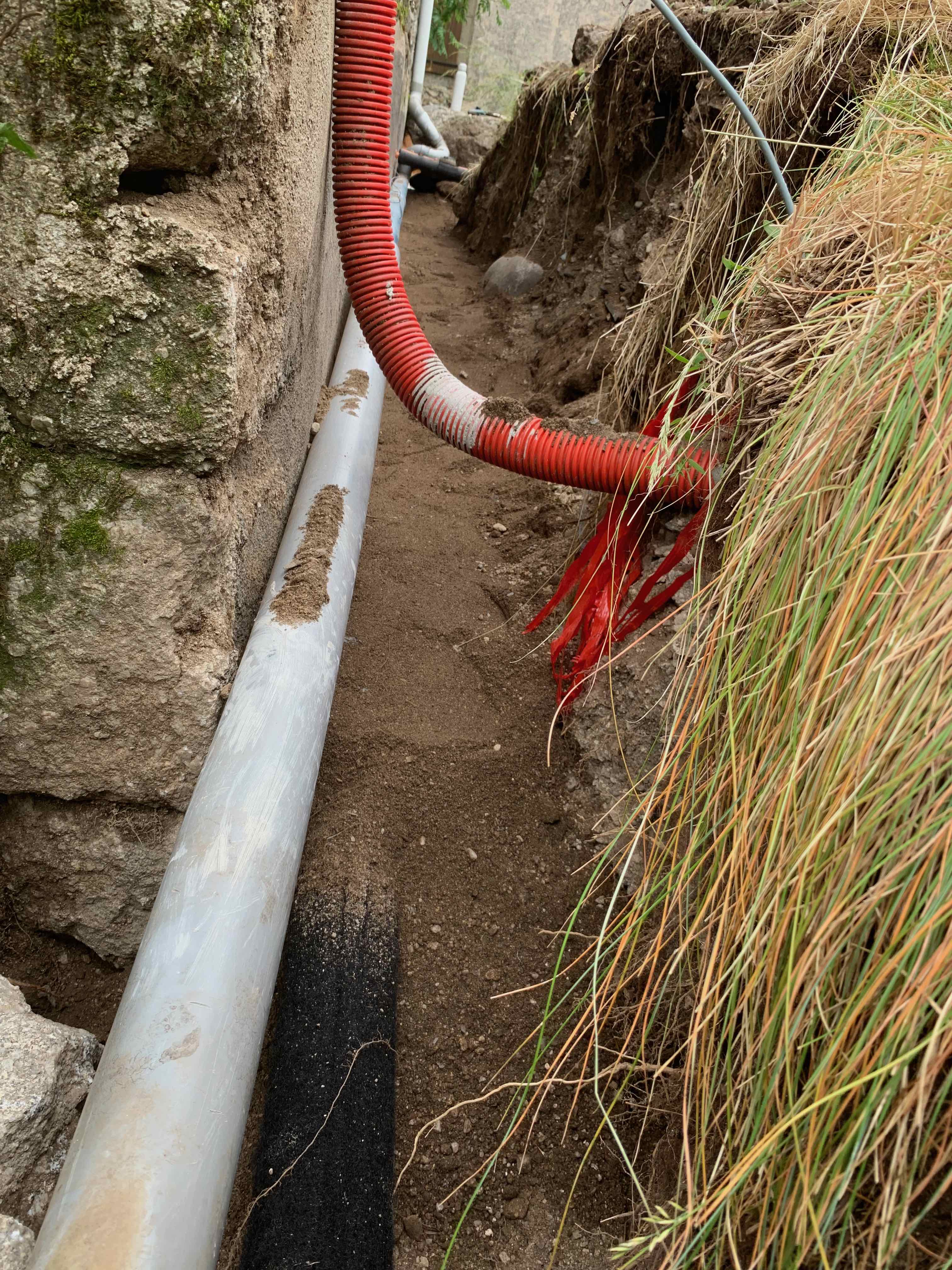

Pose du drain spécial, puis recouvrement avec la terre sans ses cailloux.

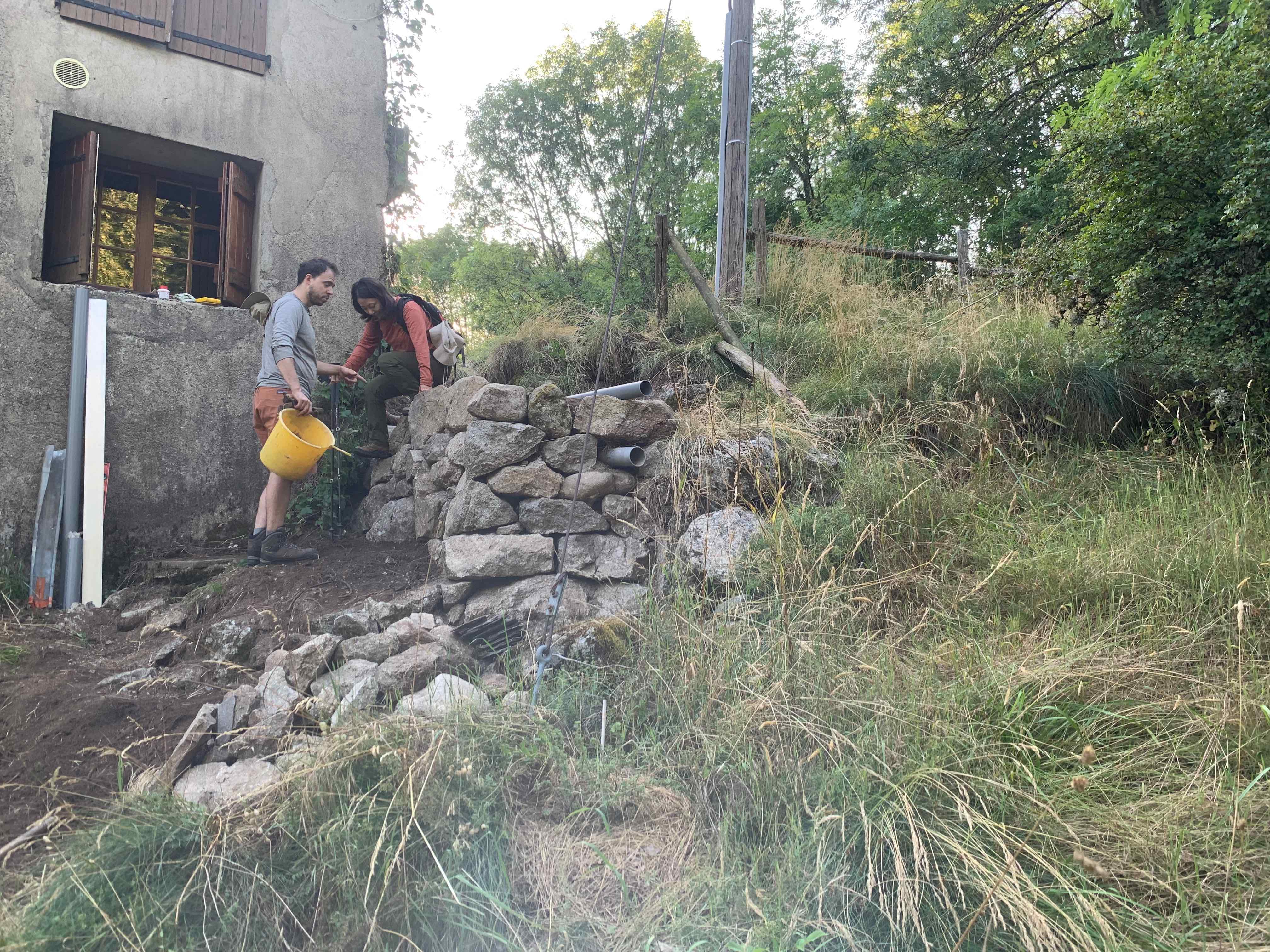

Mur de soutainement de l’évacuation du drain
Pour pouvoir éloigner les canalisations de la maison, j’ai du faire un petit terrassement sinon les tuyaux auraient continué dans le vide une fois dépassée la maison. J’ai donc monté un mur en pierre sèches dont le remblais va contenir et protéger les canalisations.

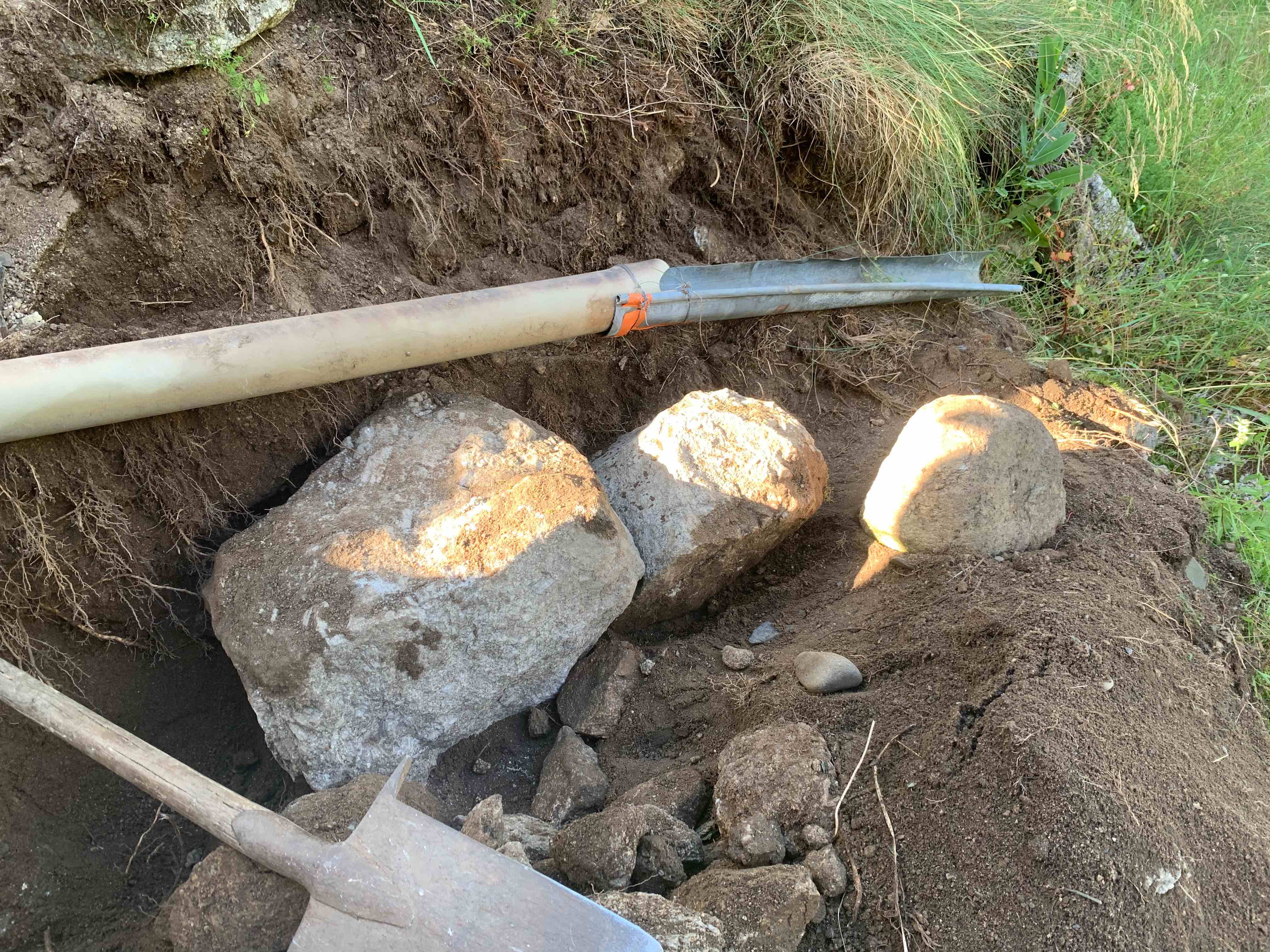

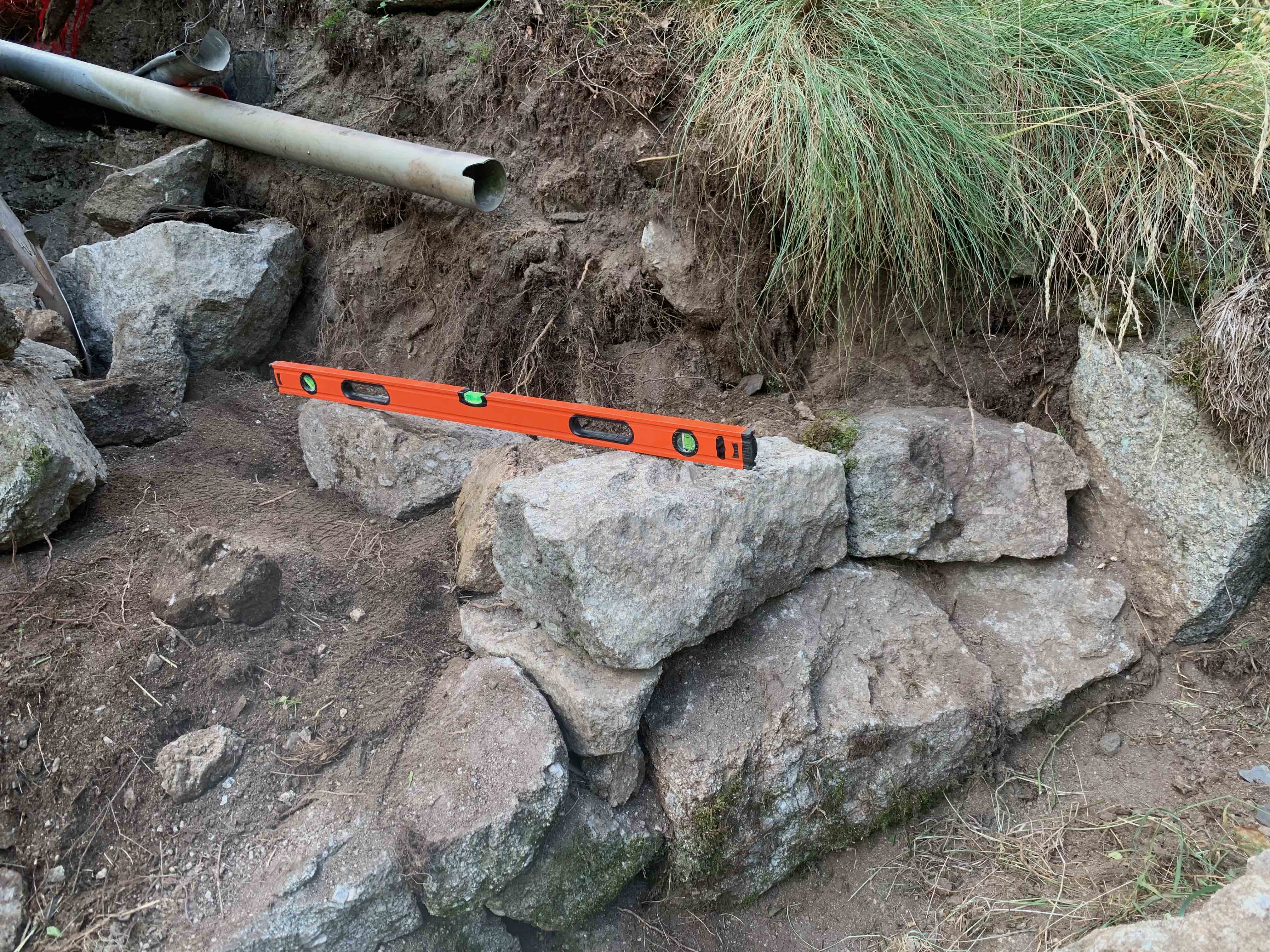

Les premières pierres de fondation, posées sur la roche mère à l’extrémité.

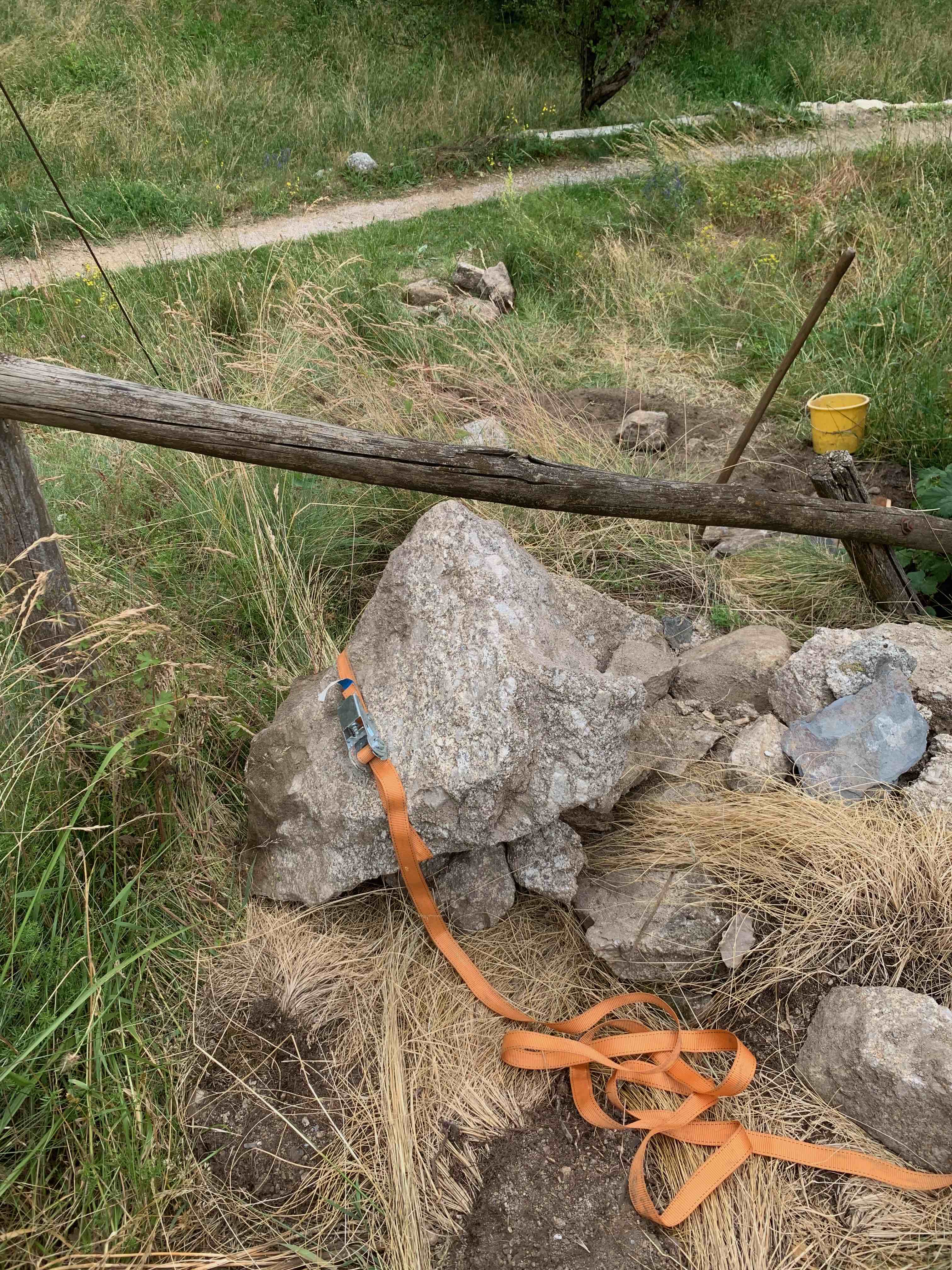

Les plus grosses pierres sont descendues par le haut avec des sangles.

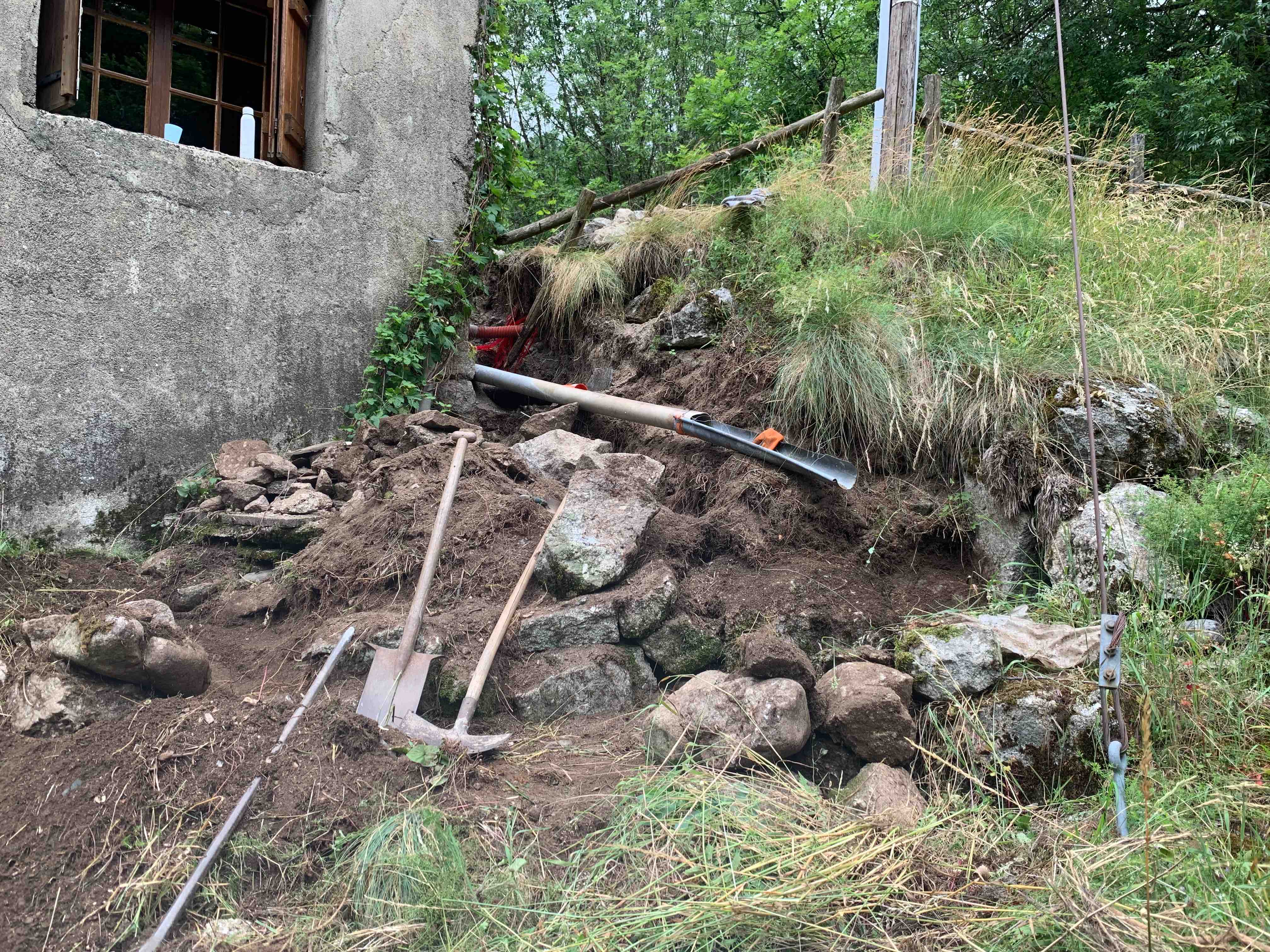

Montée du mur avec Romain. On a ramassé les pierres le long des routes, lors de détachements de falaises. Changement et scellement (colle PVC) des tubes d’évacuation de la goutière.
