Plomberie
Sommaire
Refaire l’arrivée d’eau
Avant / après
A l’intérieur
A l’extérieur

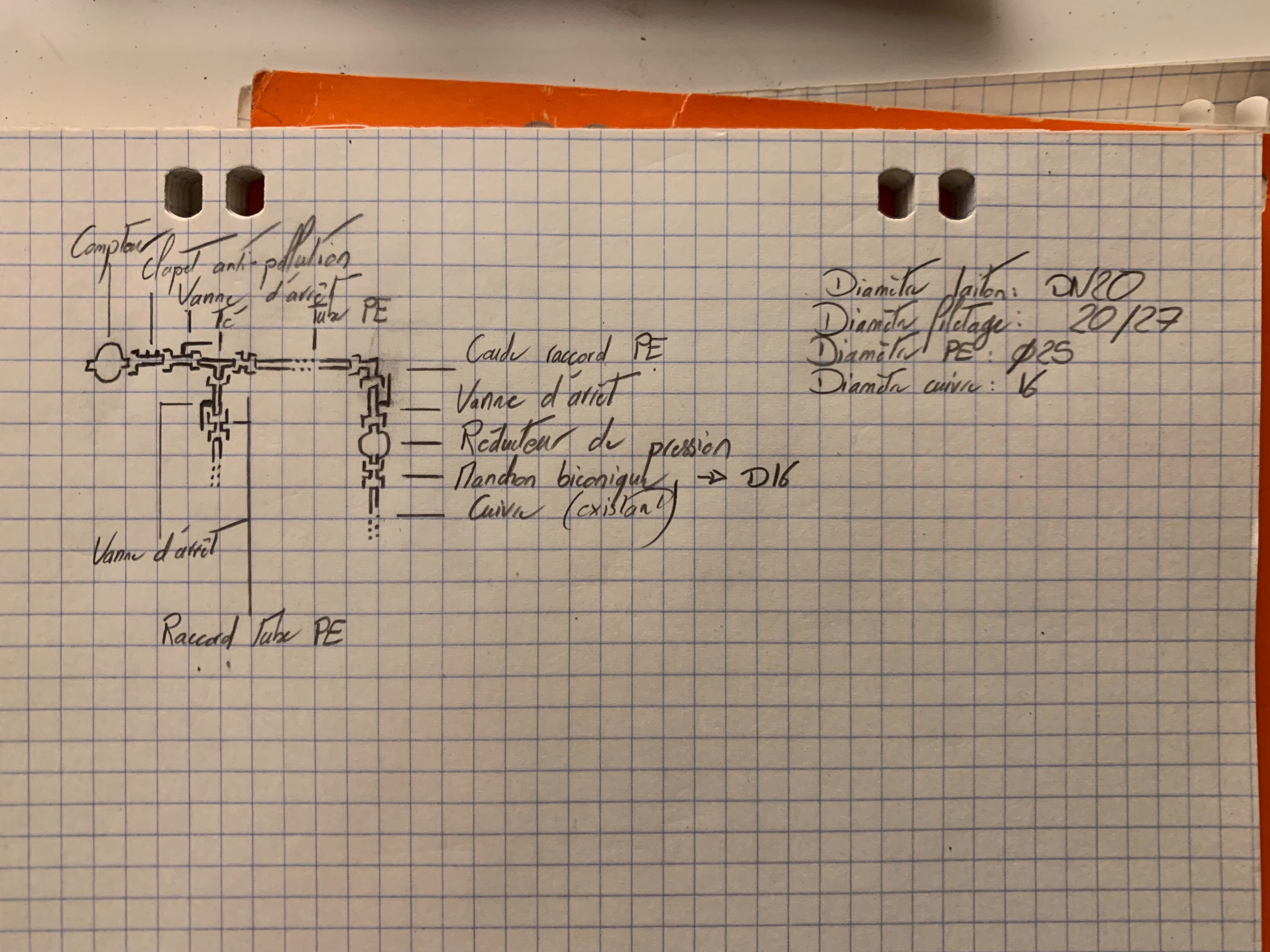

Le plan
Je peux avoir plus de 9 bar de pression à l’arrivée, étant 50m en contrebas du village. J’ai trouvé un super réducteur de pression Desbordes d’occase.
L’avancée des travaux

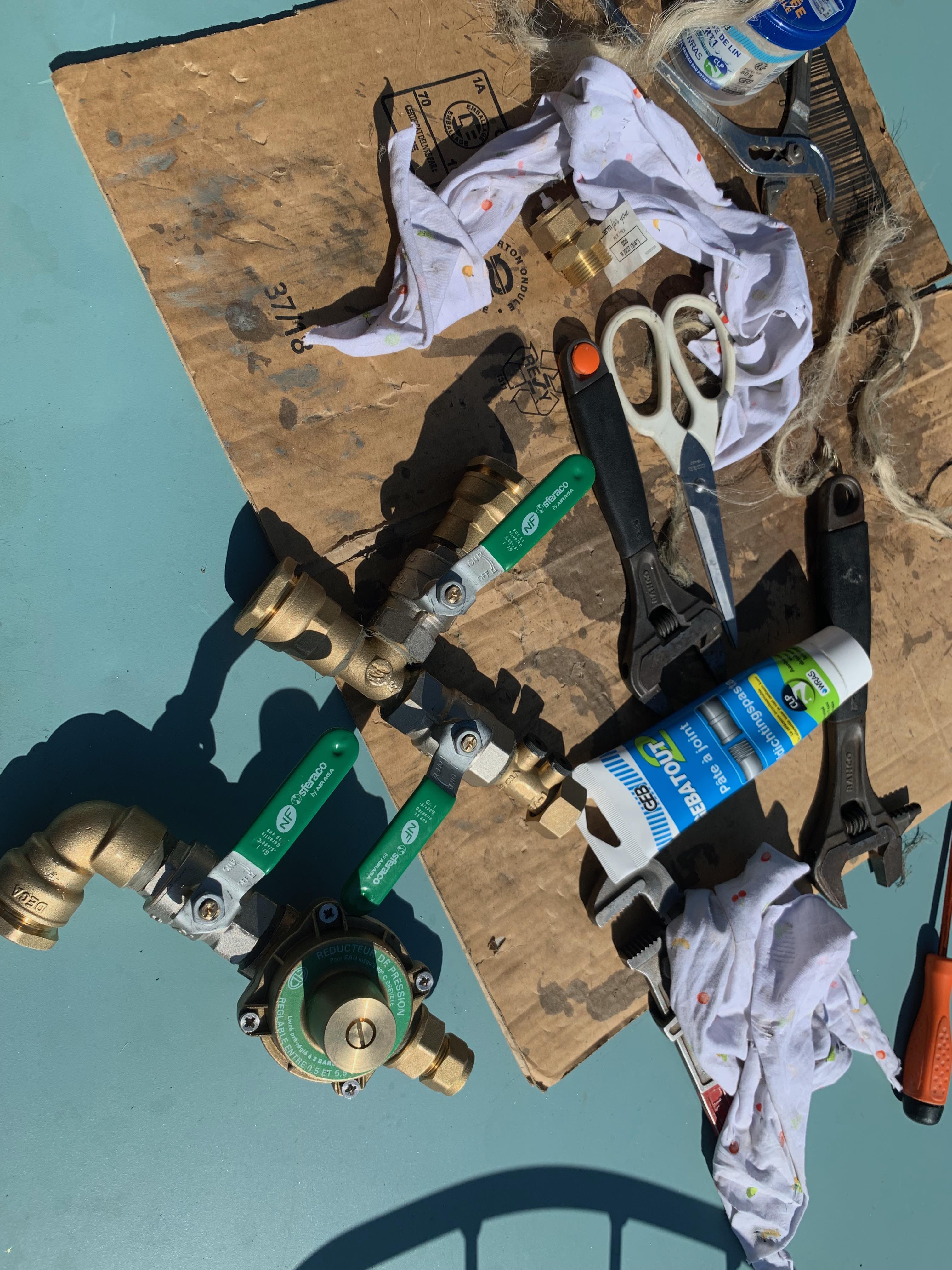

Pré-monter les sections de tuyauterie
Pas de téflon, mais filasse de lin et pate à joint pour joindre les pièces (plus solide, plus naturel, peut être démonté si besoin, peut être vissé à fond).
J’ai mis un clapet antipollution pour la gloire du DTU mais bon …

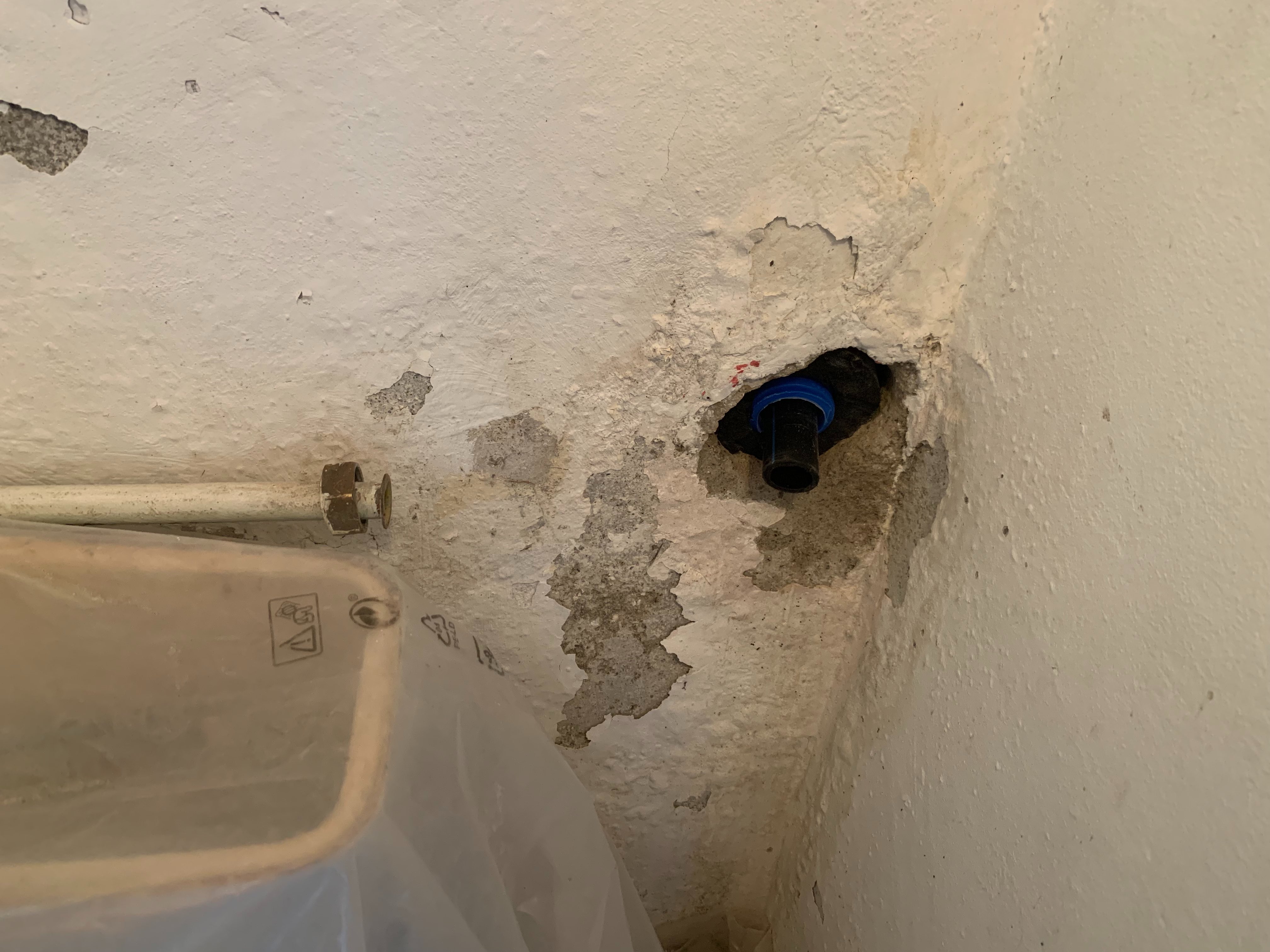

Démonter et creuser le mur pour y passer une gaine
Isolant (élastomère), gaine bleue DTU et tube PEHD de 25mm. Je vais couper le tuyau de cuivre pour avoir une jonction propre.

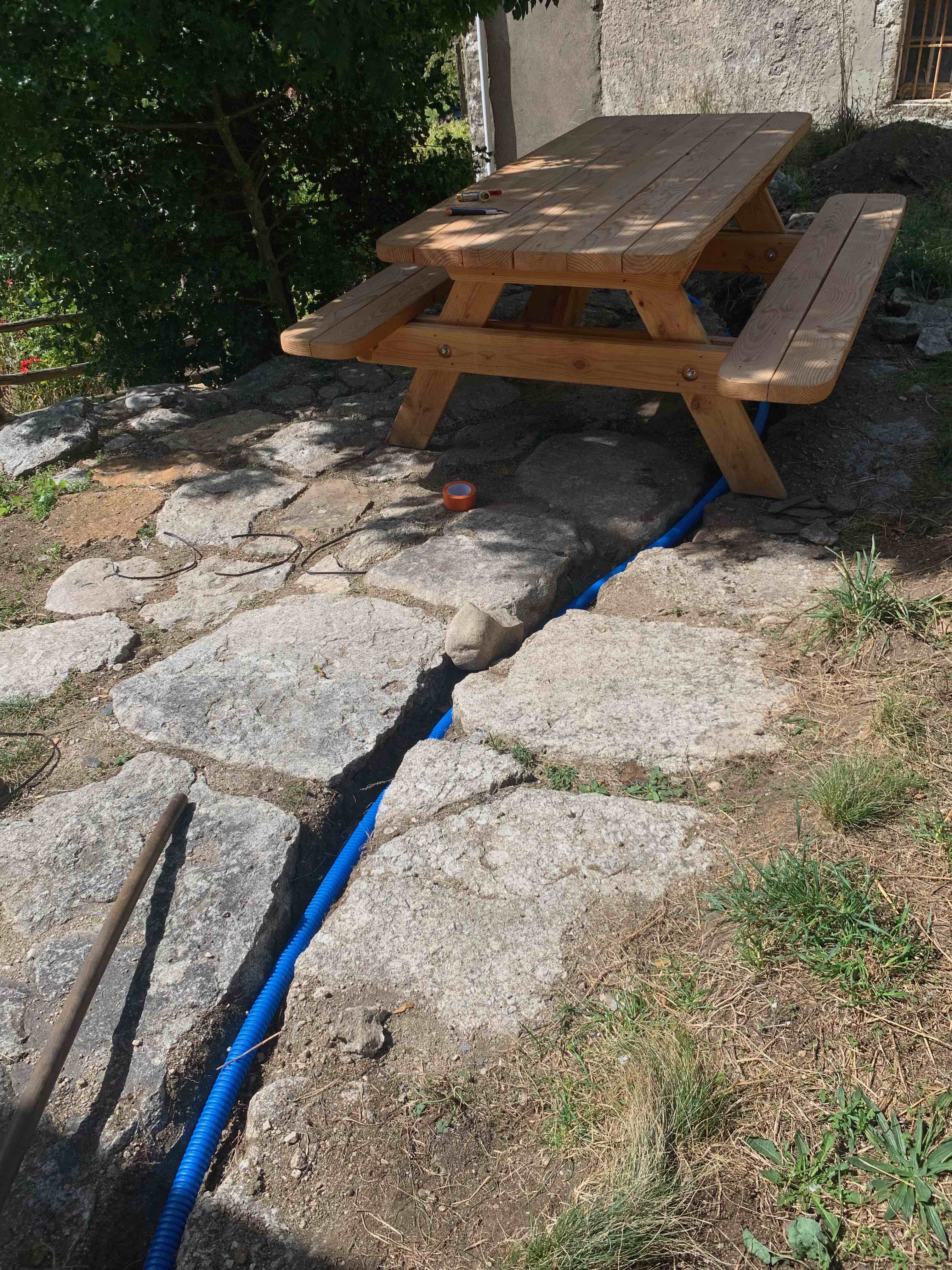

Tranchée pour le robinet extérieur
Refaire la tuyauterie de la cuisine

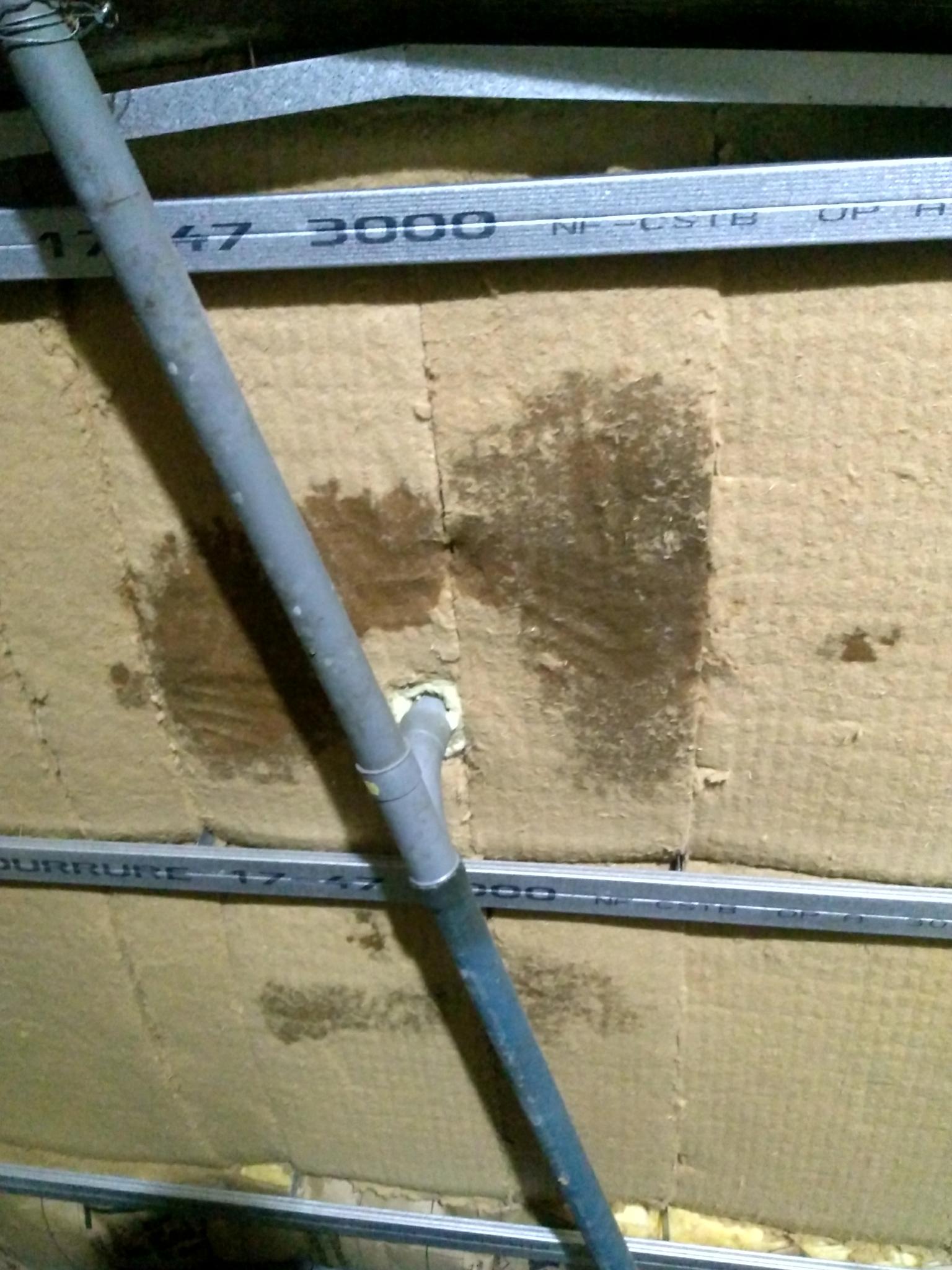

Une fuite dans l’étable
Tout commence lorsque je remarque que ma nouvelle isolation prend l’eau dans l’étable. J’enlève l’isolant attaqué et je vois l’eau qui fuite le long du tuyau d’évacuation.

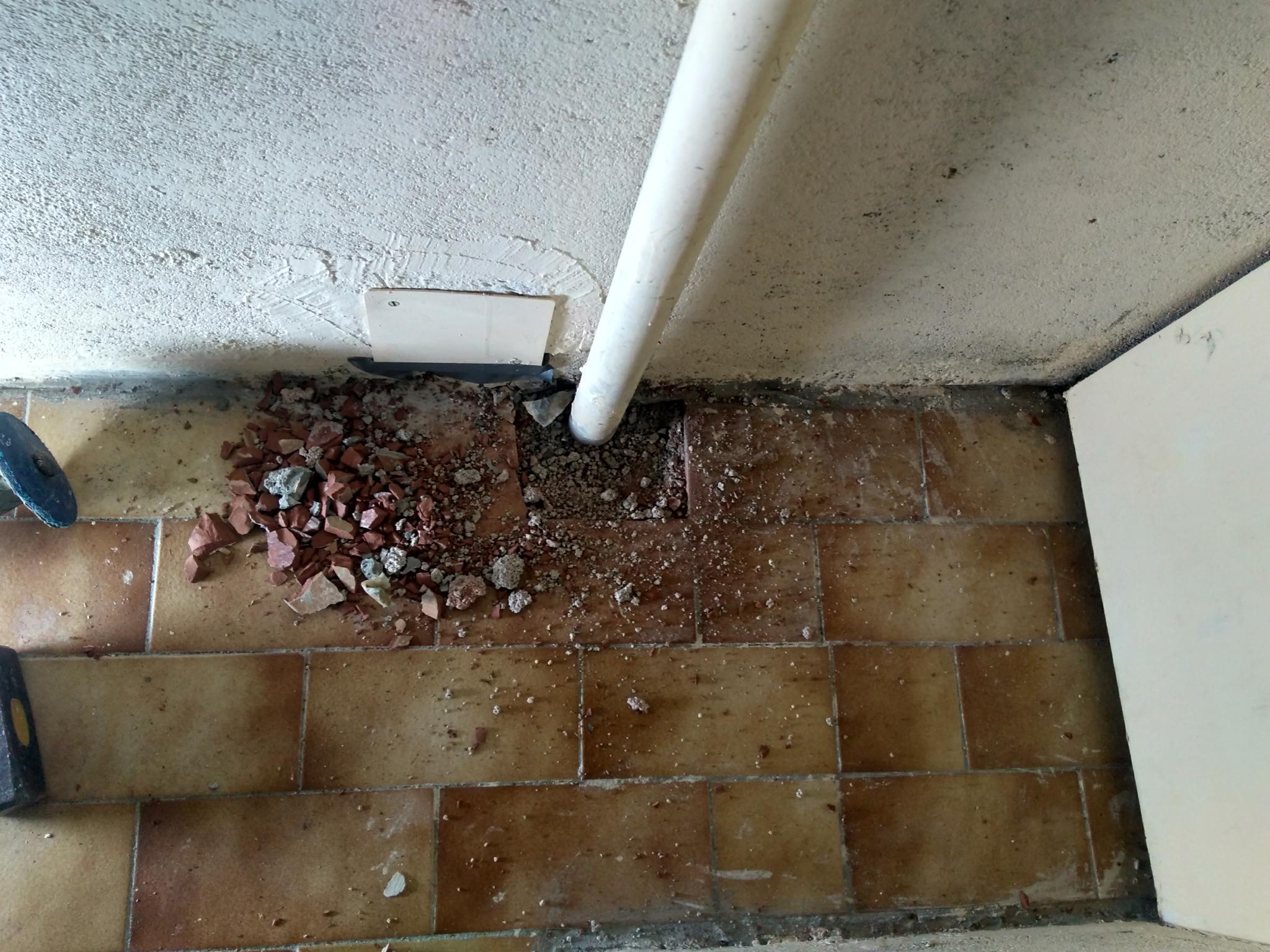

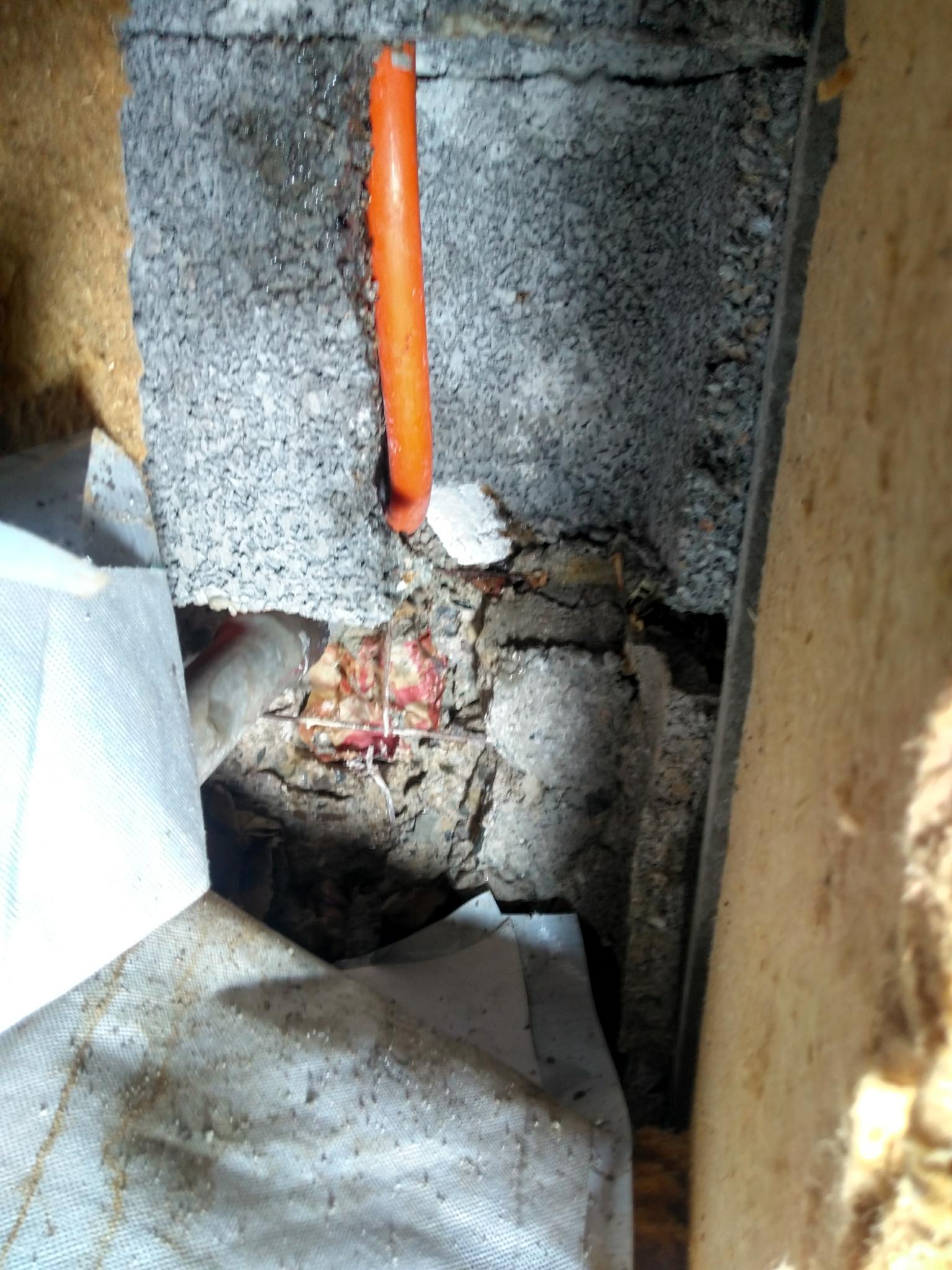

Du rez de chaussée, j’ouvre la dalle le long du tuyau pensant que c’est l’origine de la fuite.

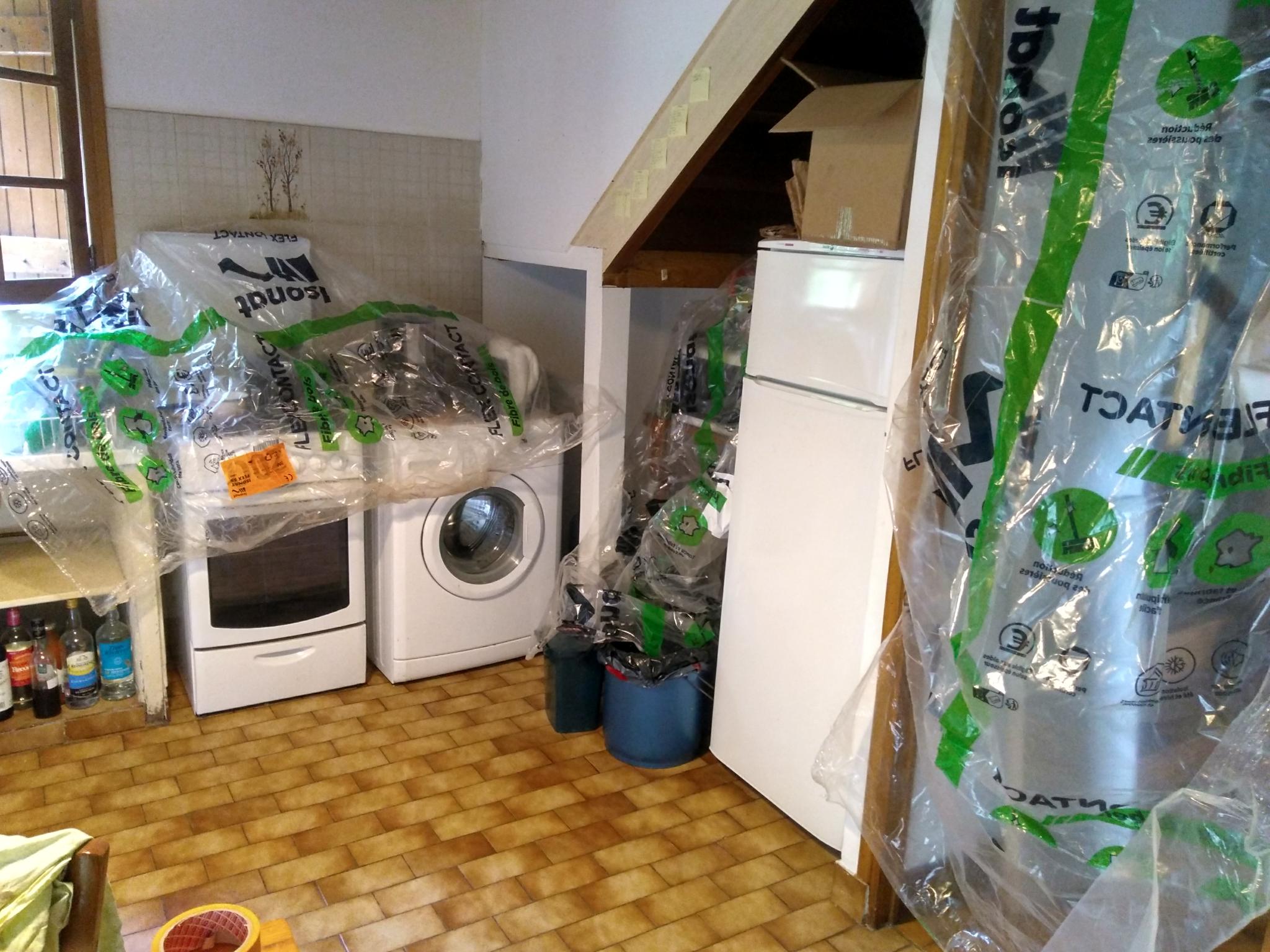

Que nenni … L’eau coule dans le tout venant du surplomb de mon placard et provient d’ailleurs. J’ai un seul endroit ou mes tuyaux sont enterrés, c’est le long du mur de la cuisine, je décide de chercher de ce côté là. Je bâche la cuisine.

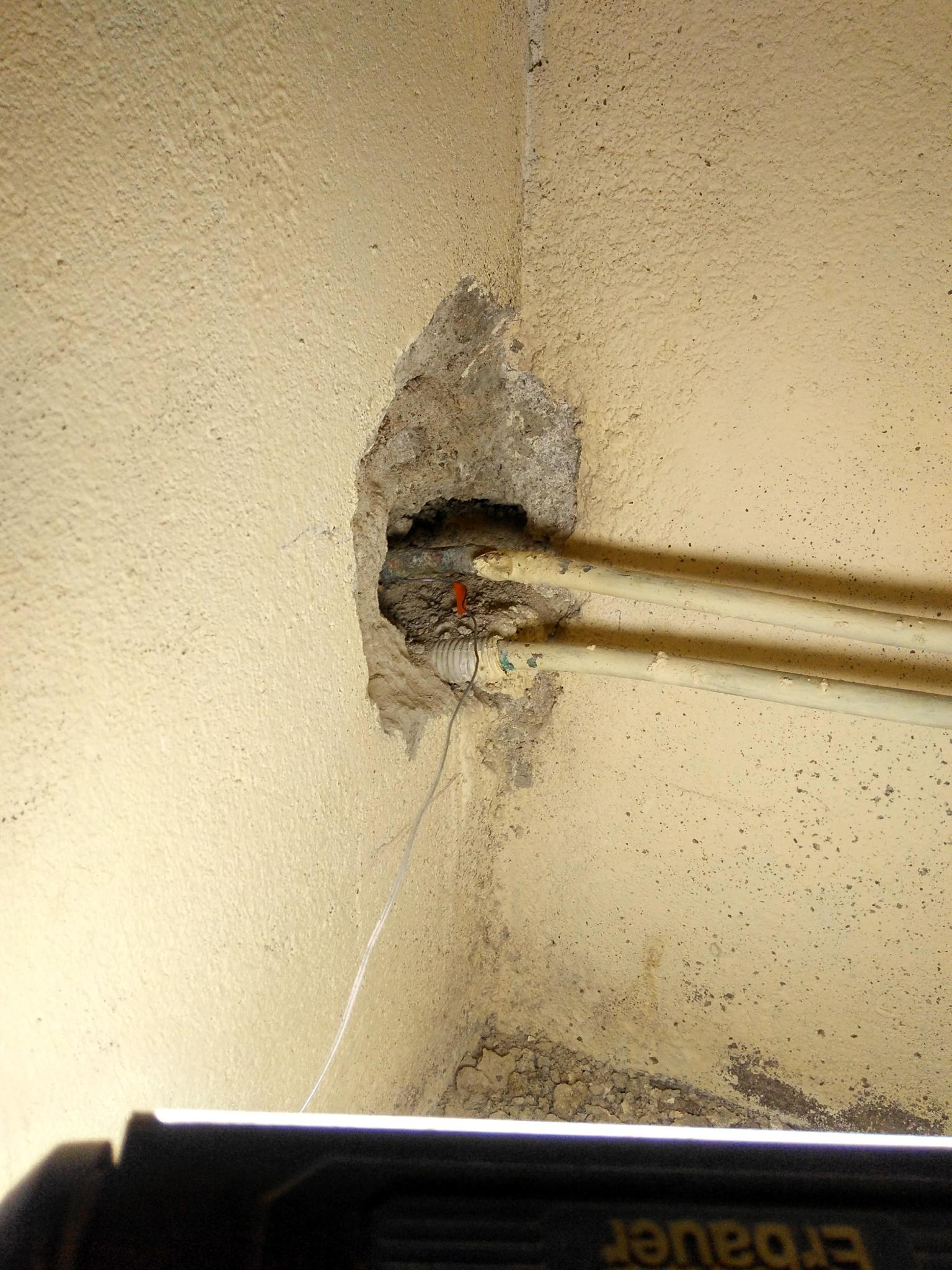

Je décide de commencer à chercher par les entrées/sorties de la tuyauterie dans le mur, me disant que des raccords sont peut-être positionnés là et pourraient fuire.

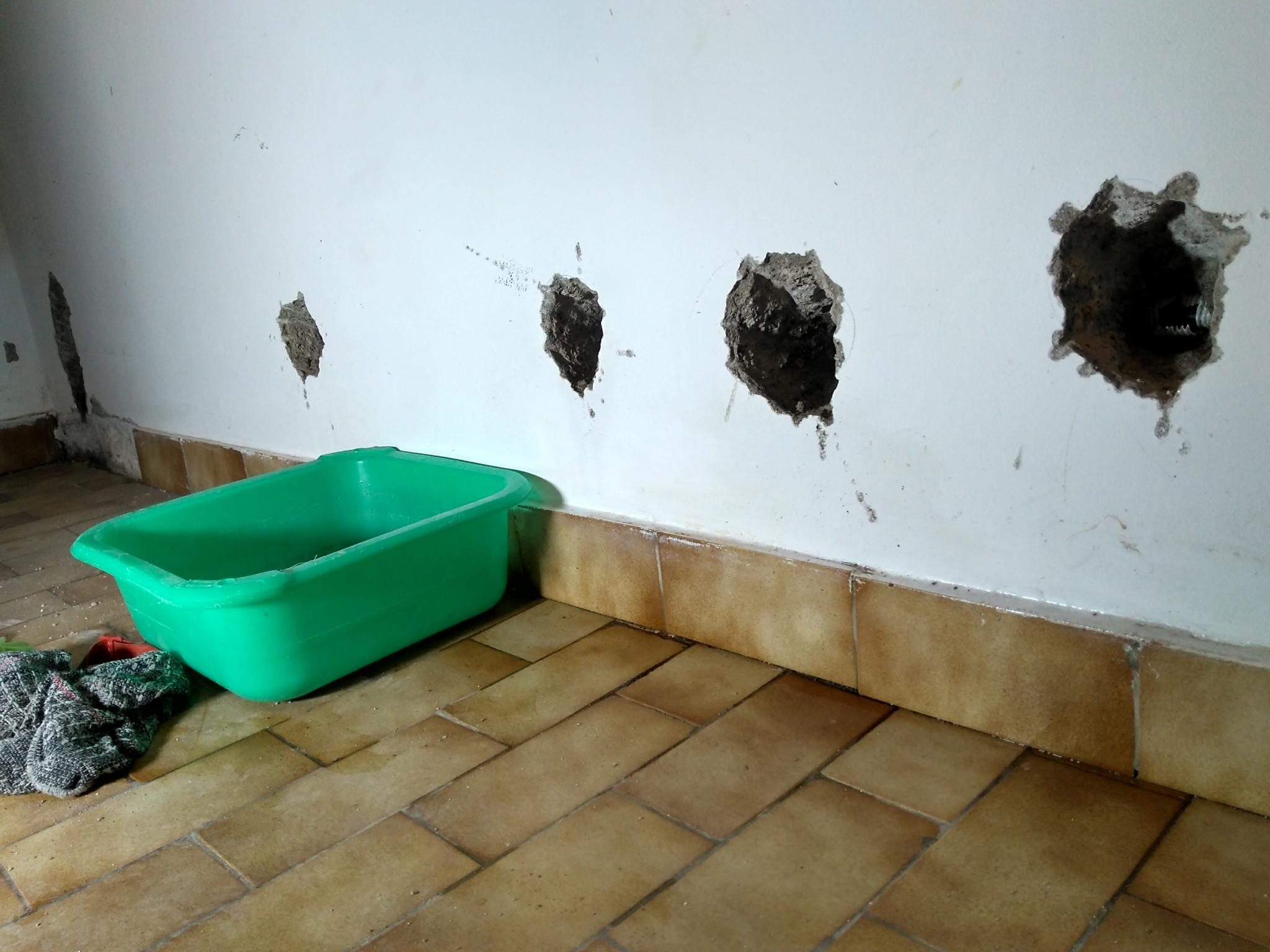

Que nenni. Mais au moins je vois que l’eau coule le long de gaine au point le plus bas du tuyau et du mur. La fuite provient donc bien du tuyau d’eau froide, quelque part dans le mur. Je commence à sonder le mur pour trouver le tuyau et l’origine de la fuite. Pour ça j’utilise l’algorithme de bissection:
- Je fais un trou au milieu du mur et je regarde si l’eau coule (l’eau coule de droite à gauche dans la gaine).
- Si elle coule, je retroue à mi-distance du côté droit.
- Sinon, je sonde à mi-distance du côté gauche.
- Je recommence jusqu’à trouver la fuite.

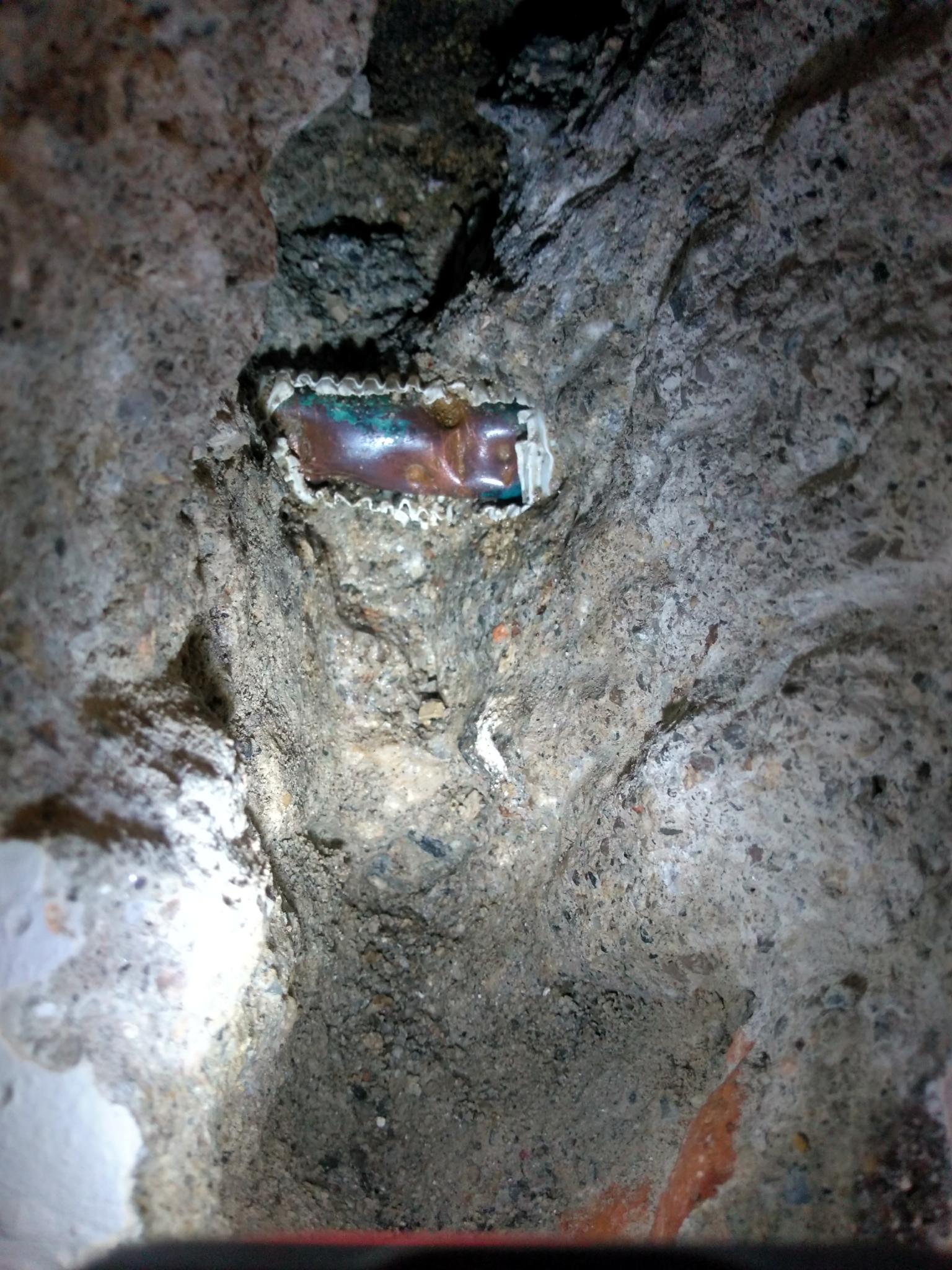

Un gros plan d’un sondage.

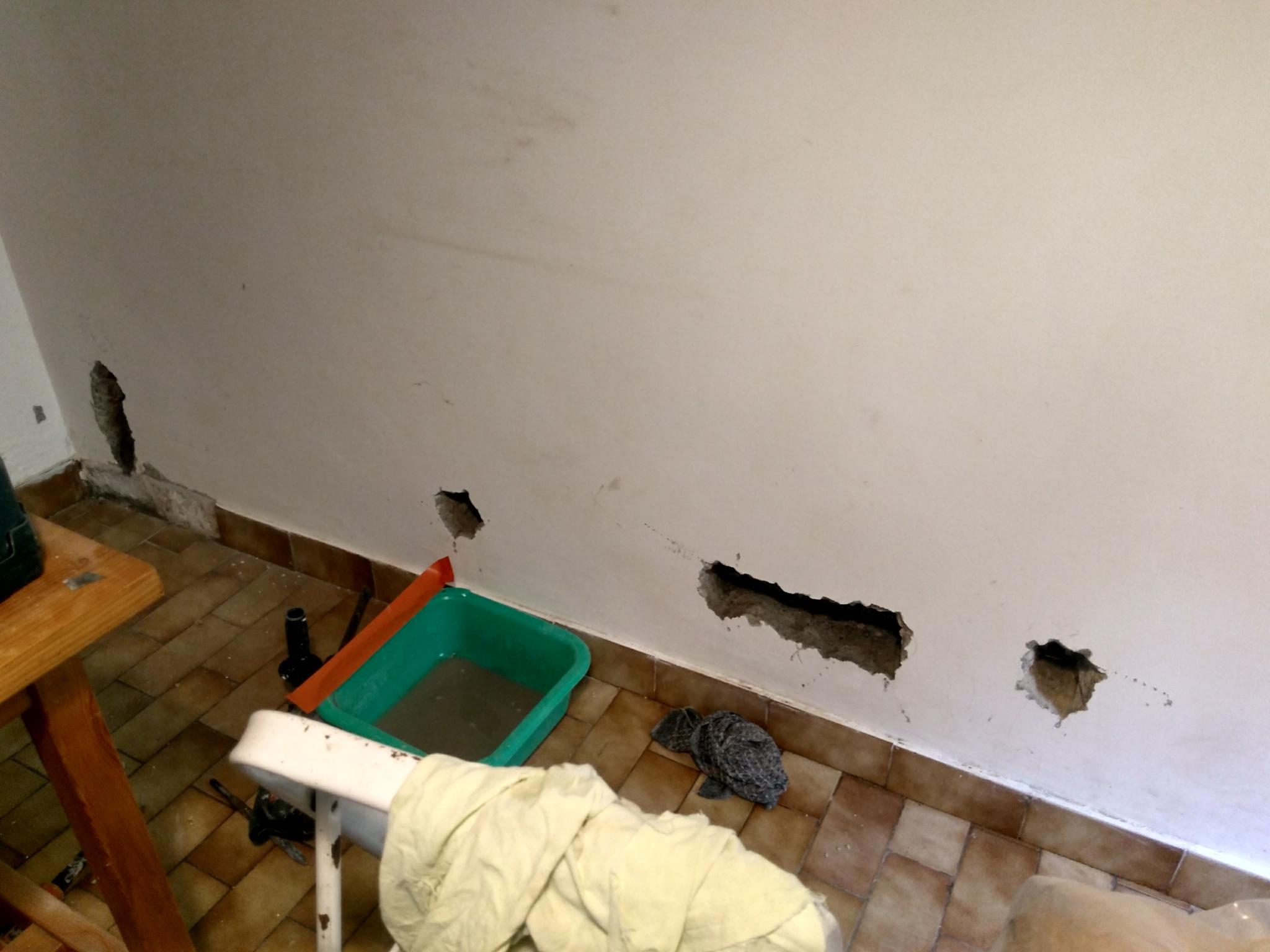

Le résultat final.

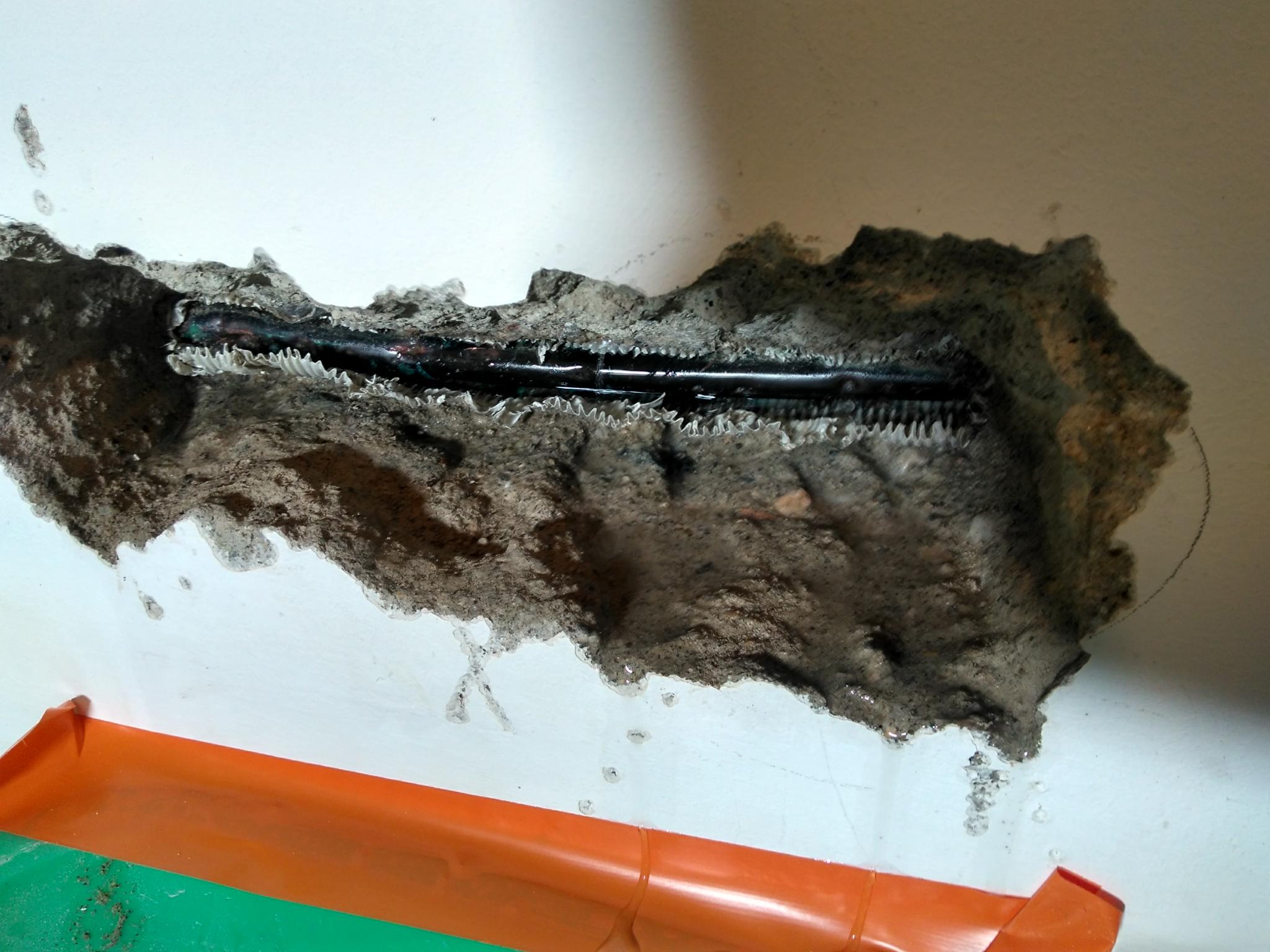

La fuite est trouvée, hélas je réalise que le tuyau a été complètement rongé par l’eau stagnante lorsque la maison n’était pas habitée (le tuyau n’est pas parfaitement droit). Sur 40cm y’a entre 5 et 10 fuites …
Je les ai temporairement rebouchées avec une colle epoxy spéciale, mais ça ne marchait pas vraiment: ça fuitait encore un peu et j’ai du vider 3 tubes de colle vu que le tuyau fuitait de partout. Il restait une seule solution: tout refaire.
Résultat de l’enquête: les tuyaux en cuivre de la cuisine, posés avant le coffrage béton monté par devant le mur en pierre de la porte de grange, sont maintenant derrière 15cm de béton. Ils sont sûrement en cuivre recuit (mou) et ne sont pas très droit. Sur une section en creux, où l’eau est restée même lorsque la maison était purgée, l’eau acide à rongé le tuyau en cuivre, créant plus de 5 fuites sur 40 cm.
Refaire la tuyauterie
L’idée est d’en profiter pour refaire toute cette section de tuyauterie, à l’extérieur du mur, comme dans le reste de la maison. Je regarde le DTU sur la plomberie: DTU 60.1 mise en oeuvre générique.
Points notables:
- Pente de 1% minimum (J’ai fait moins pour des raisons esthétiques, 3mm/m environ)
- 15cm du sol pour nettoyage si possible (en sous sol).

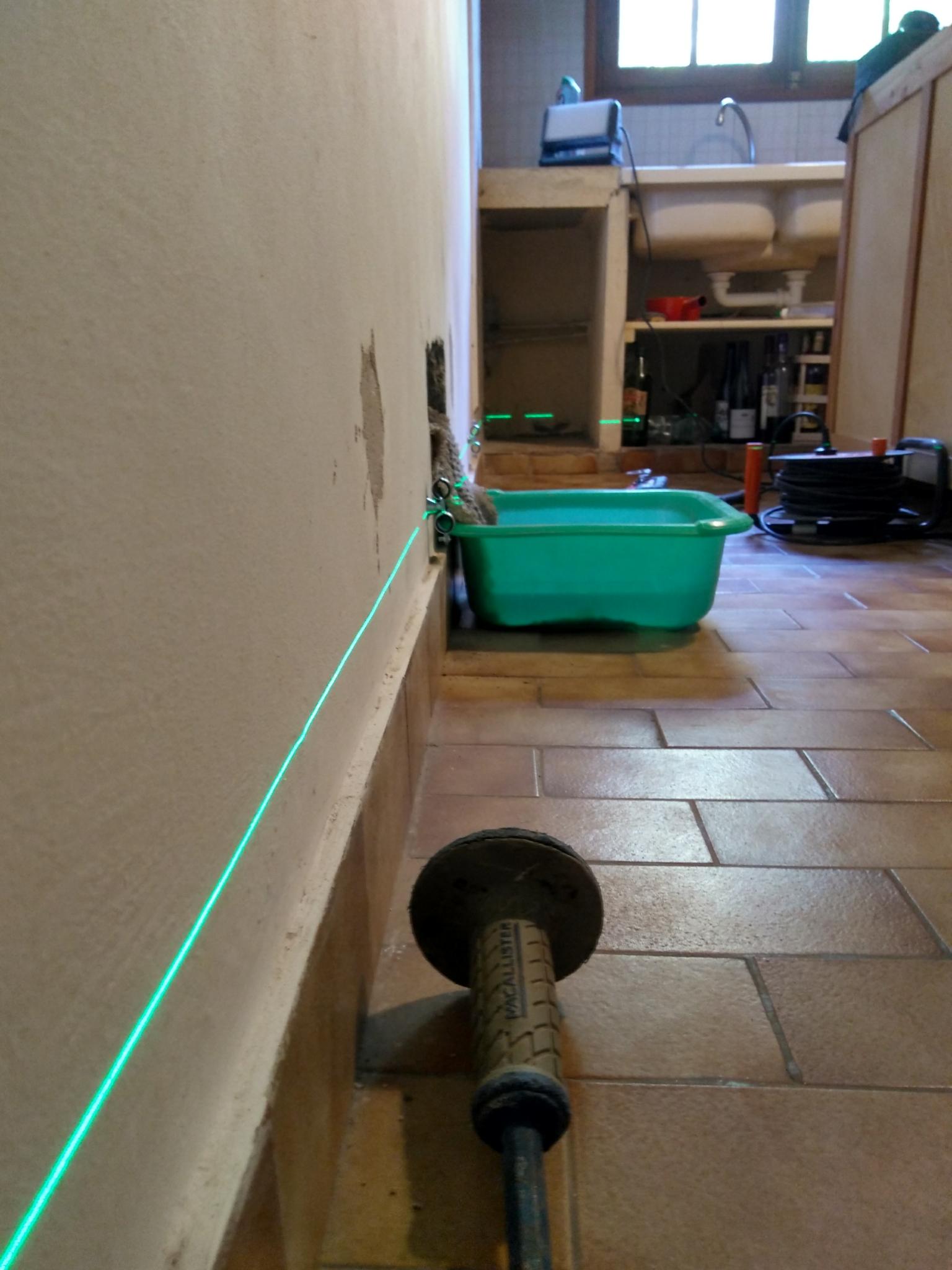

Je commence donc à tracer l’emplacement des futurs tuyaux. Je décide de les mettre en extérieur pour:
- Faire comme le reste de la maison
- Pouvoir les réparer facilement au besoin
- Le béton est trop dur pour faire une tranchée, surtout que pour souder il me faudrait beaucoup de place autour des tuyaux.

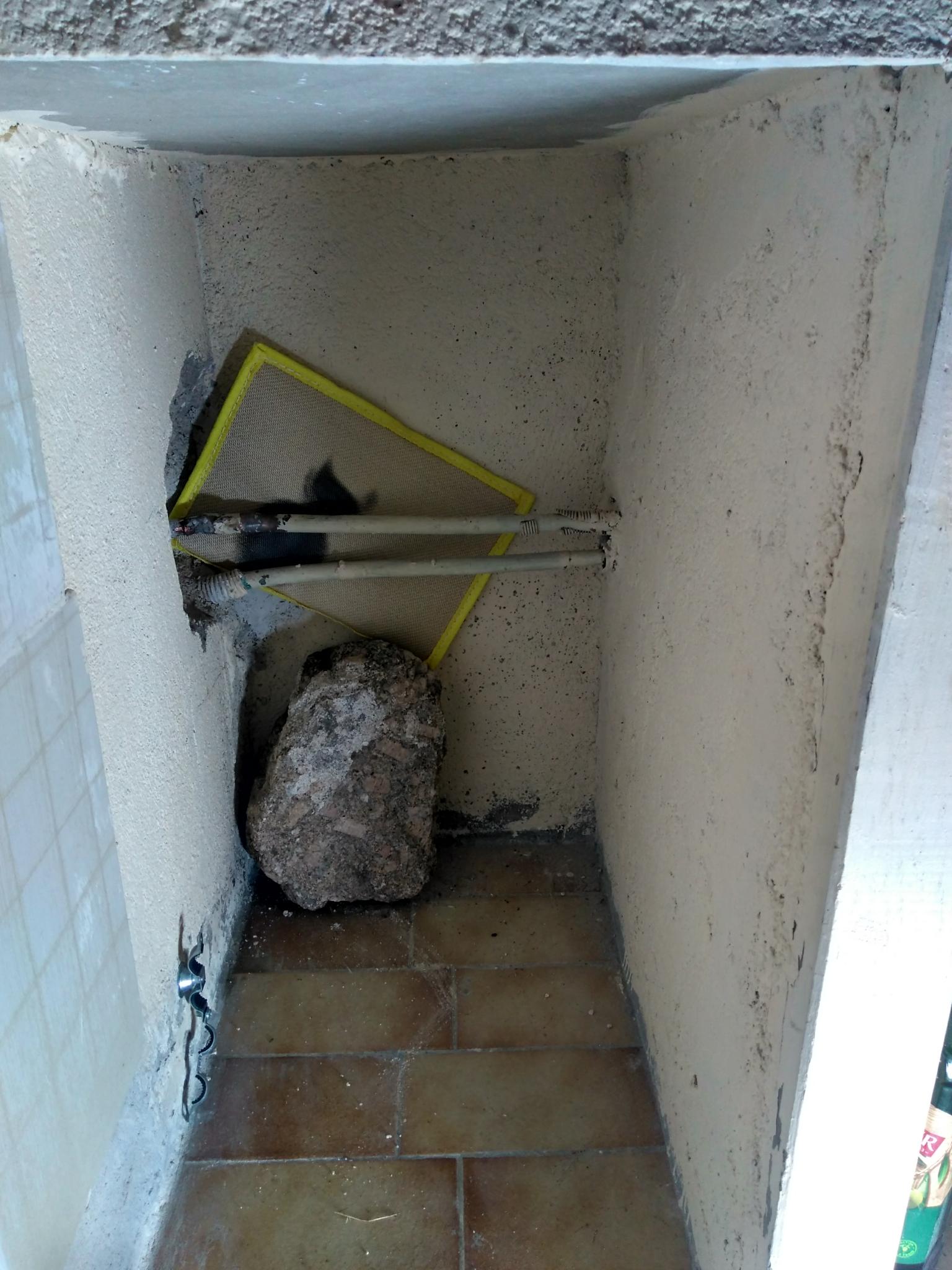

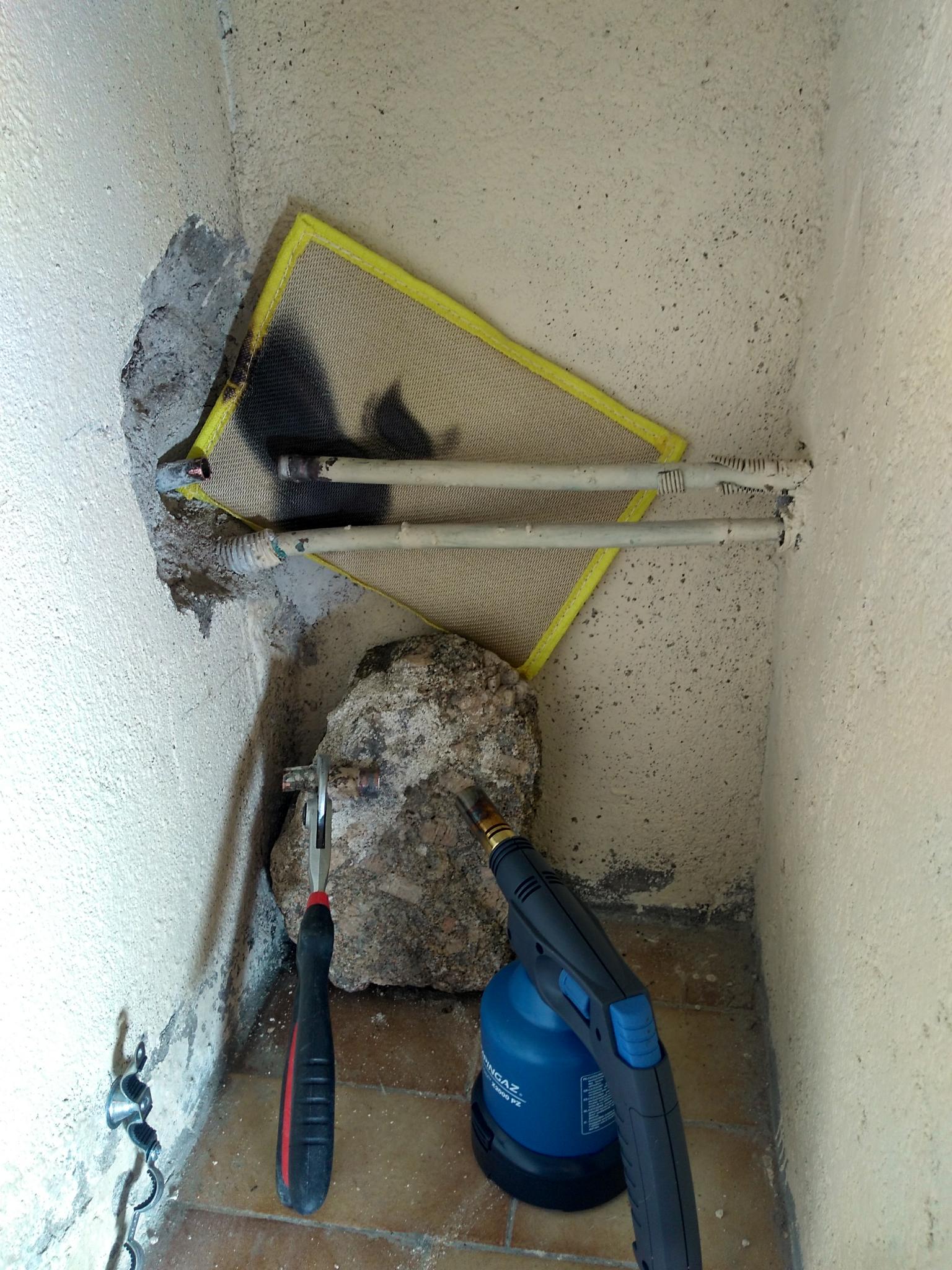

A droite, en sortie de mur, il y a un raccord (un ancien té scellé), je peux donc me contenter de le dessouder et recouper le tuyau à la bonne distance du mur pour recevoir mon futur montage.

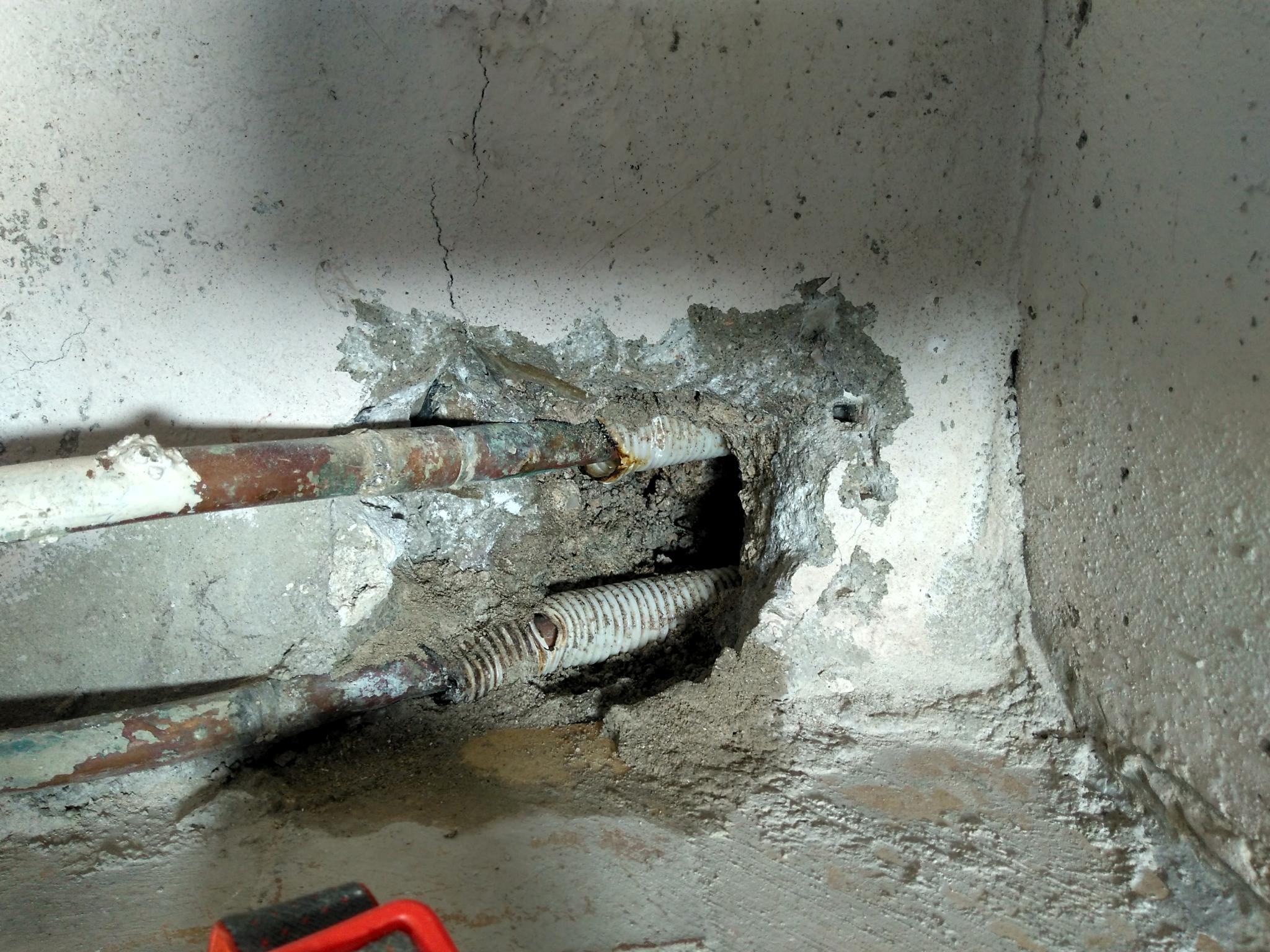

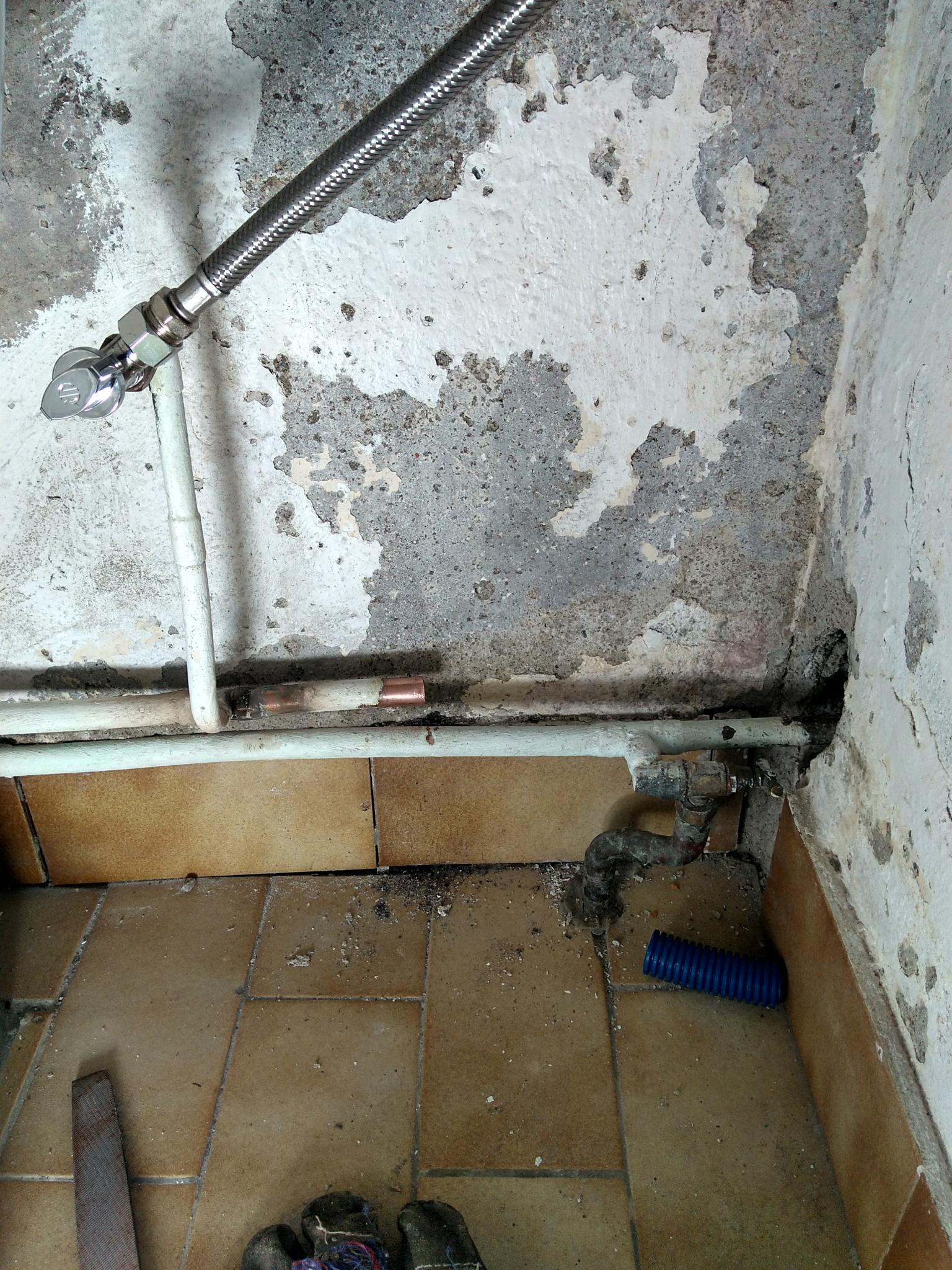

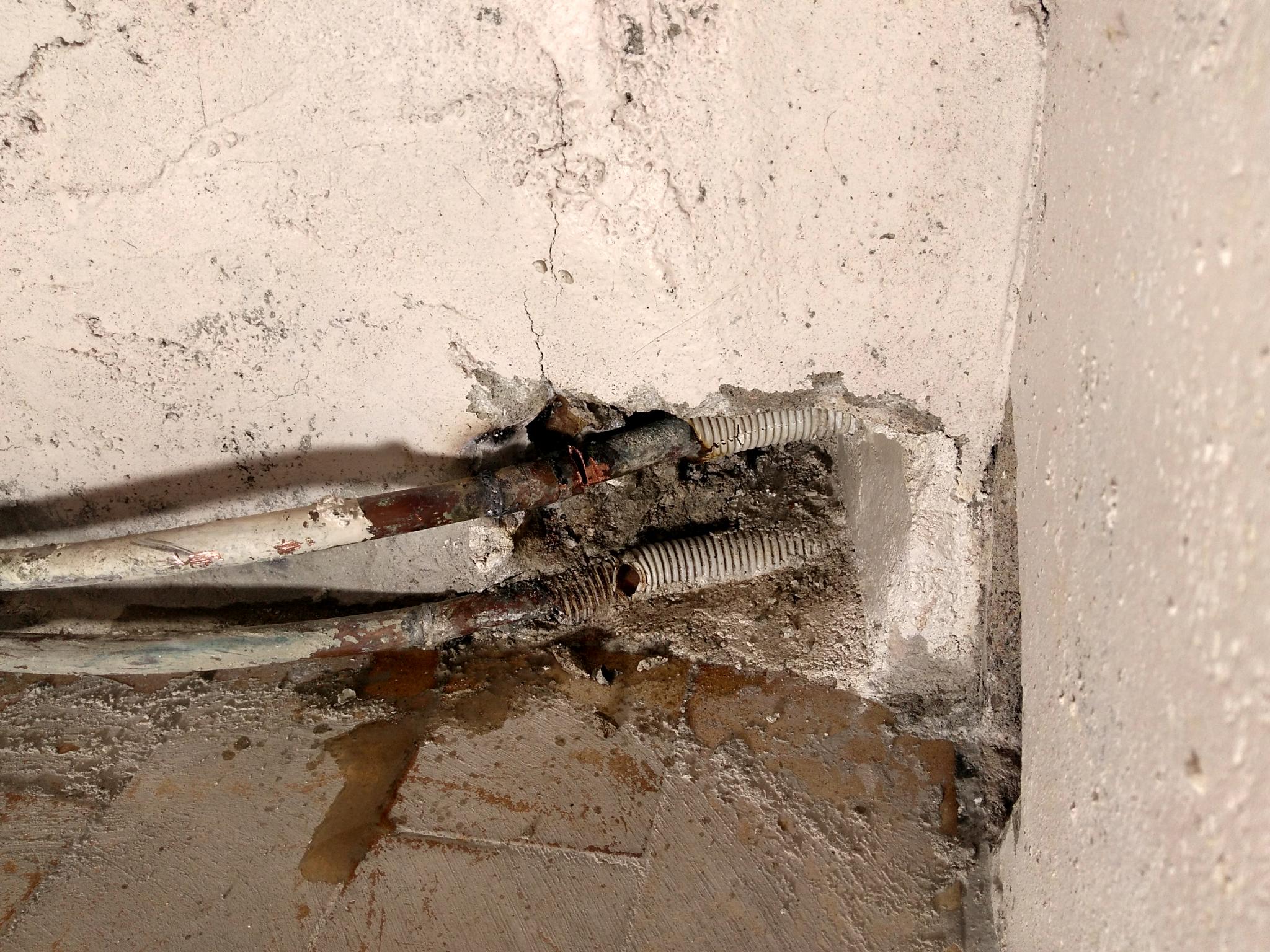

A gauche je commence par couper le tuyau dans le mur pour libérer la section que je vais enlever. Elle est trop tordue pour que je puisse directement me relier là.

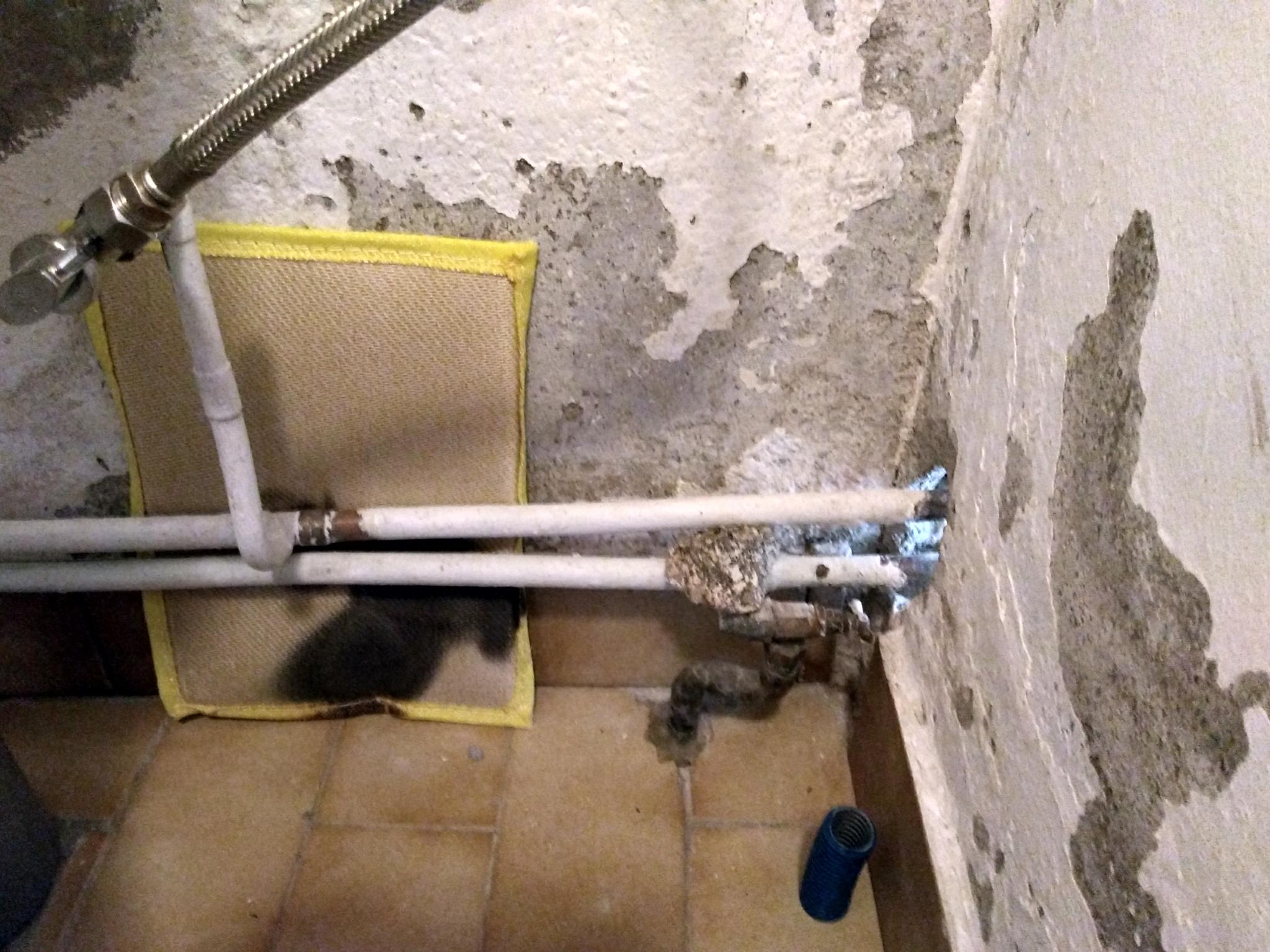

Je choisis donc un point de jonction plus eloigné, lorsque le tuyau était encore hors du mur et droit (dans les wc, attenants à la cuisine). Au départ je voulais me relier au tés existants, mais il ont du être soudés cuivre/cuivre, mon chalumeau n’a pas pu faire fondre le raccord.

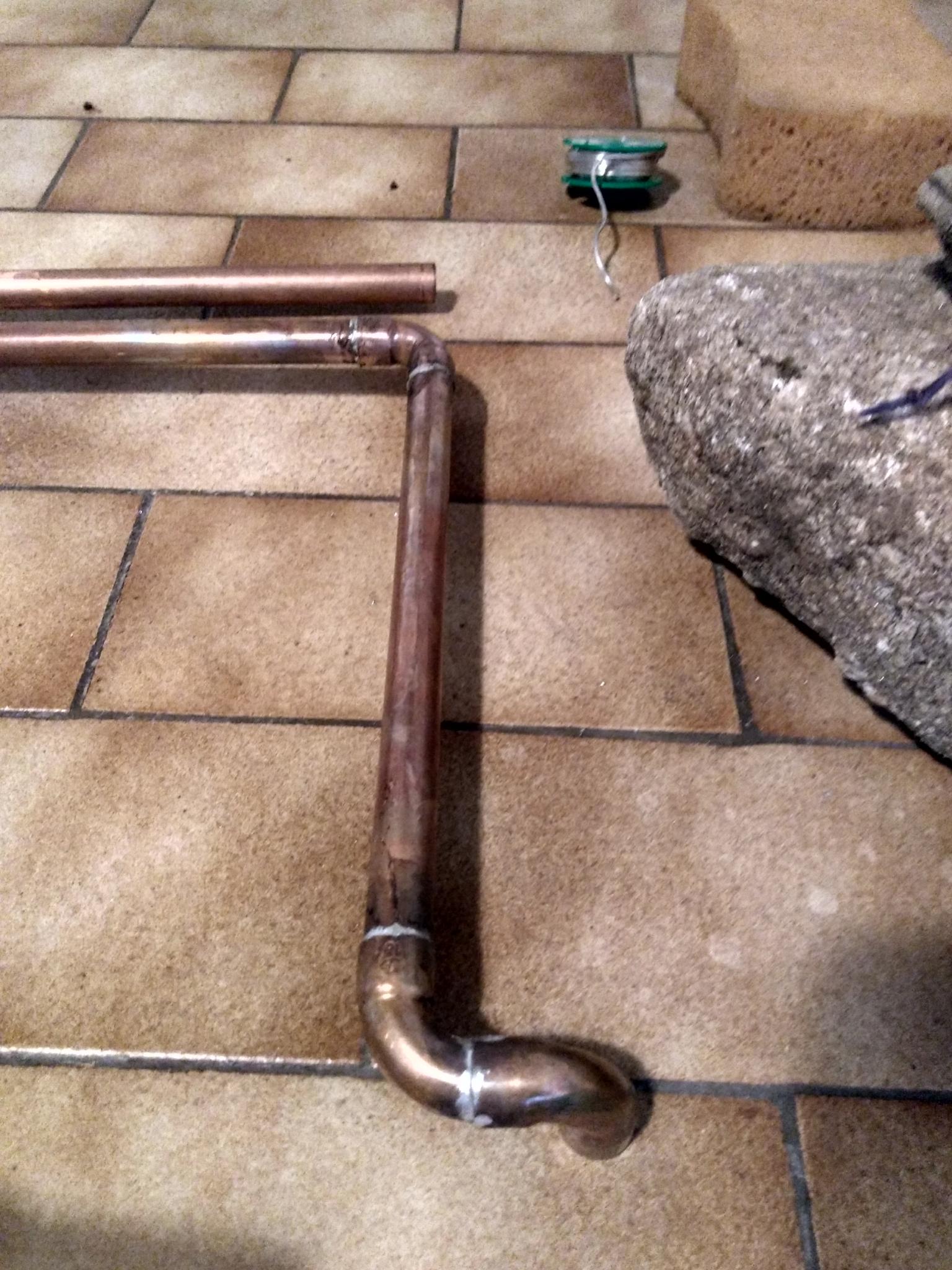

Je pré-soude le plus possible avant de poser mes tuyaux: ça me permet de faire des soudures propres, vu que je peux faire facilement le tour du tuyau sans obstacles.
Pur bien souder:
- Ne pas utiliser d’étain à âme décapante (très liquide). Ca marche sûrement pour des soudures sur tuyaux neufs et parfaitement dimensionnés, avecc peu de jeu avec les raccords. Mais sur des tuyaux existants, dans des endroits exigus, c’était impossible d’en faire entrer assez par capilarité: c’était tellement liquide que ça coulait le long du tuyau avant de pénétrer le raccord.
- Ne pas chauffer directement l’étain: chauffer le raccord puis laisser la flamme sur le tuyau mais à quelques cm du raccord pour que le tuyau reste bien chaud et que l’étain continue de fondre mais uniquement sous l’effet de la chaleur du cuivre et pas par contact direct avec la flamme.
- Sur le raccord les plus difficiles d’accès, avec de vieux tuyaux par parfaitement ronds, j’ai étamé, c’est à dire pré-enrobés les tuyaux d’un peu d’étain pour avoir un peu plus de matière présente dès le début.
- Vraiment bien nettoyer/poncer les tuyaux et raccords.
- Vraiment bien purger les tuyaux (j’ai même aspiré l’eau restante quand besoin.), un peu d’eau empèche le cuivre de chauffer assez pour faire fondre l’étain.
- Nettoyer les soudures encore chaudes avec une éponge humide quand c’est possible.
- Ne pas hésiter à defaire des raccords, poncer un peu l’étain, remettre du décapant et refaire la soudure pour régler les fuites

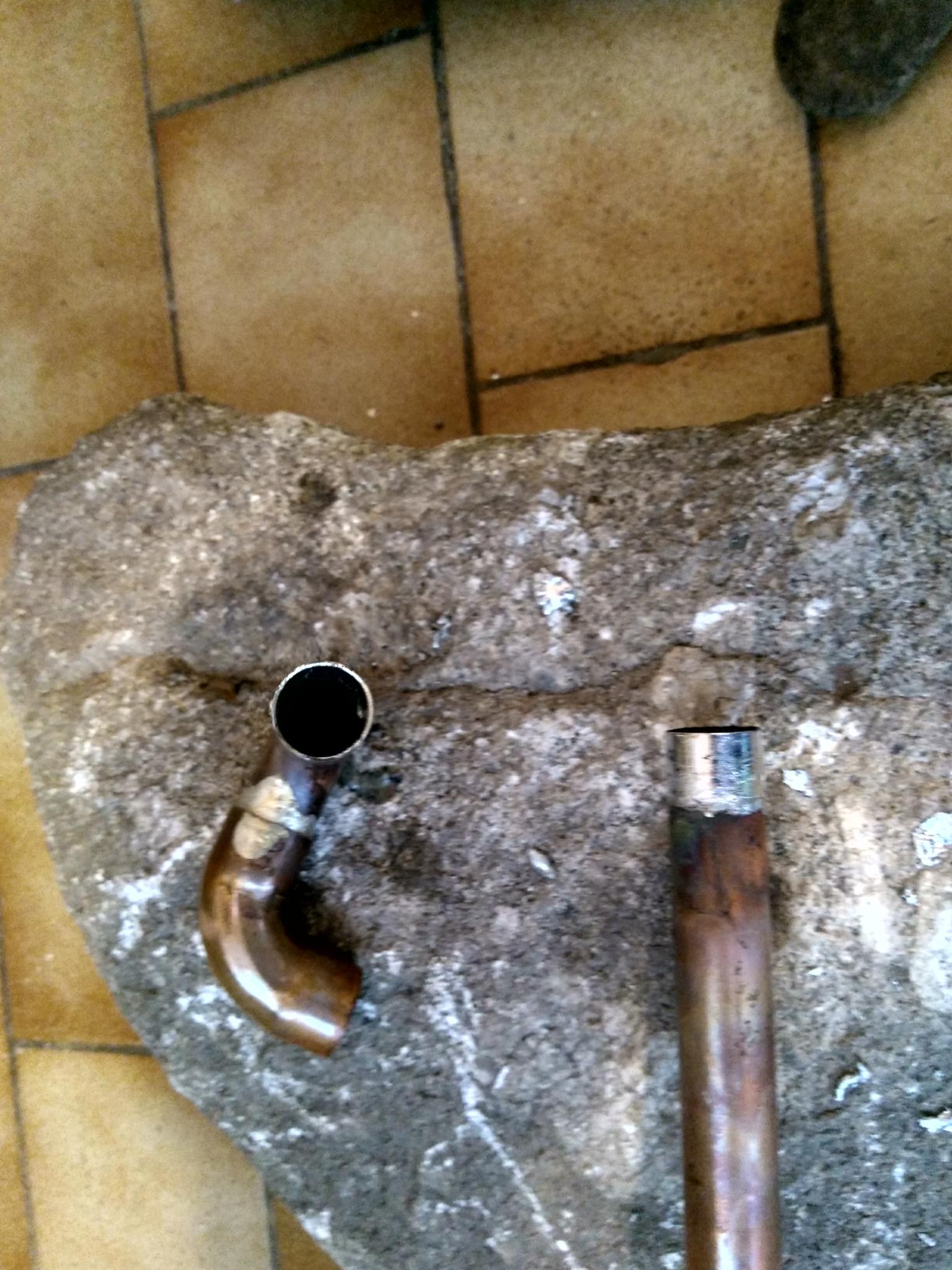

Pour l’exemple voici à quoi ressemble une soudure une fois faite: l’étain entre par capilarité à l’intérieur du raccord, sur 1cm, et c’est ce qui fait l’étanchéité, pas la partie visible de l’étain.

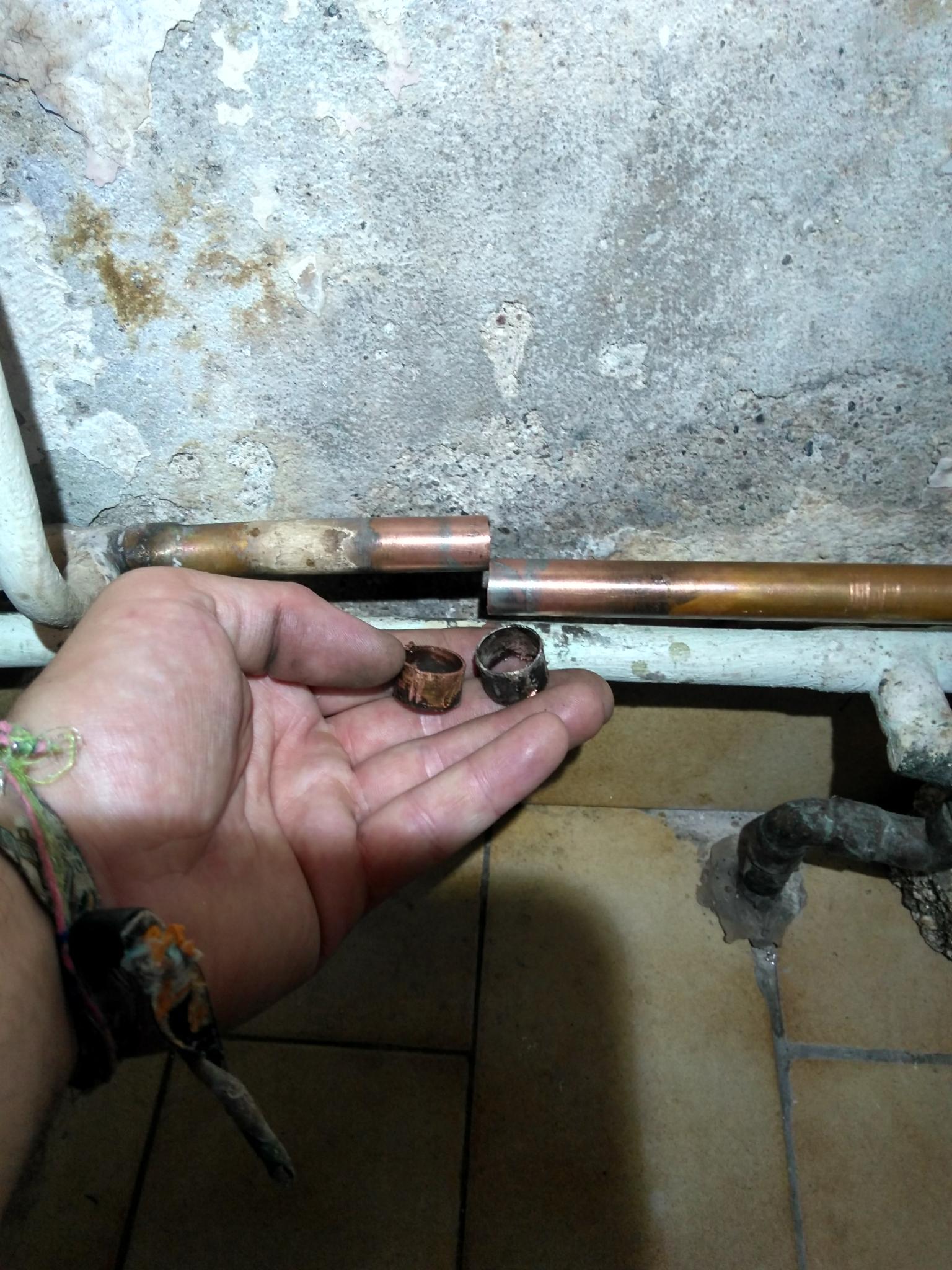

J’ai dû refaire la jonction gauche, le vieux tuyau était trop déformé au départ: avec une pince je l’ai rendu le plus rond possible et je l’ai étamé pour compenser ses petits défauts de dimensionnement comparés à un tuyau moderne mieux usiné (les diamètres en mm étaient les mêmes, on parle de différences infimes, mais ça suffit).

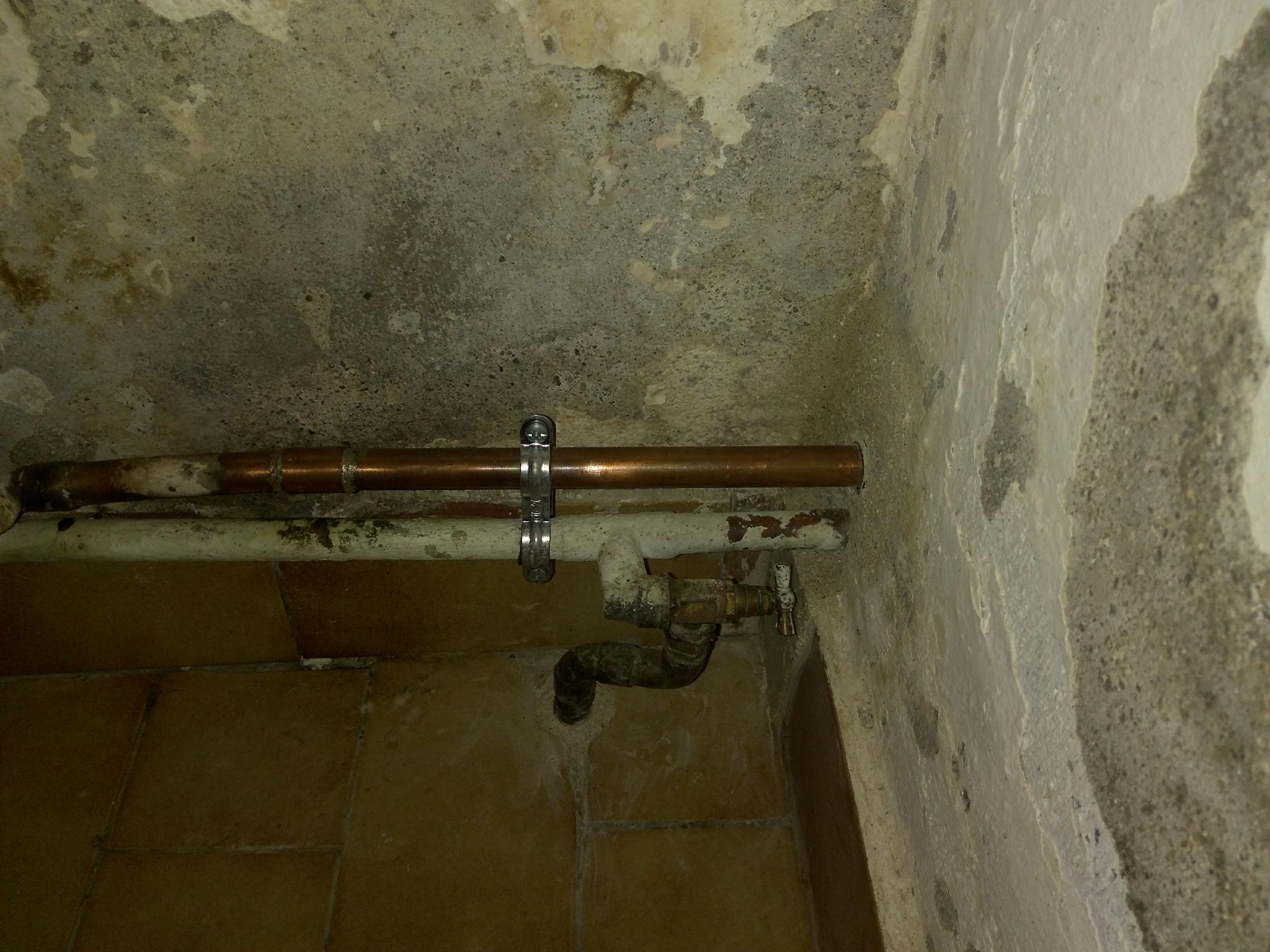

J’ai fait la même chose pour l’eau chaude ensuite. Au final voici le résultat à gauche.

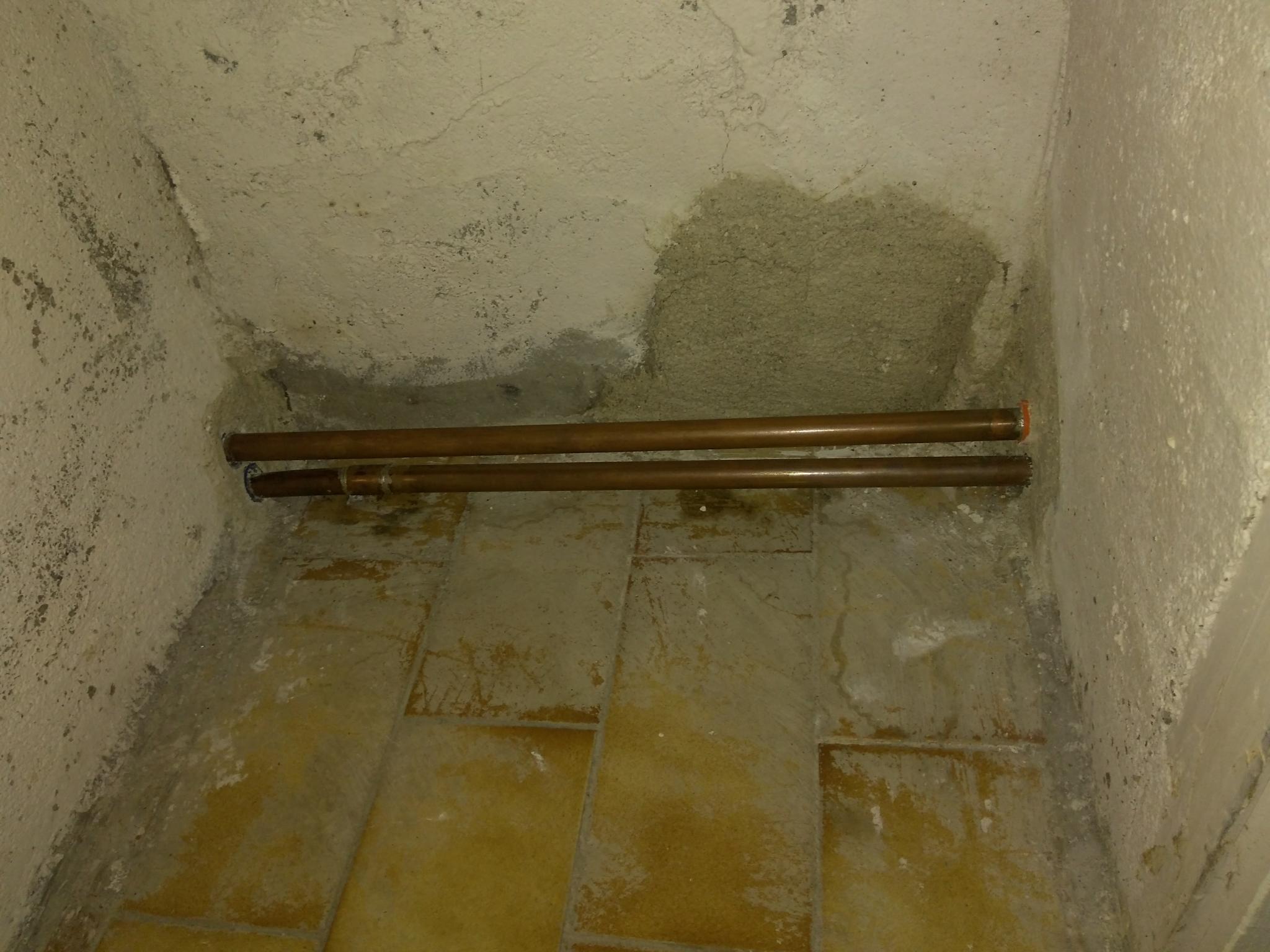

Le résultat à gauche, mais dans le placard de la cuisine, où le nouveau tuyau d’eau chaude rejoint l’ancien.

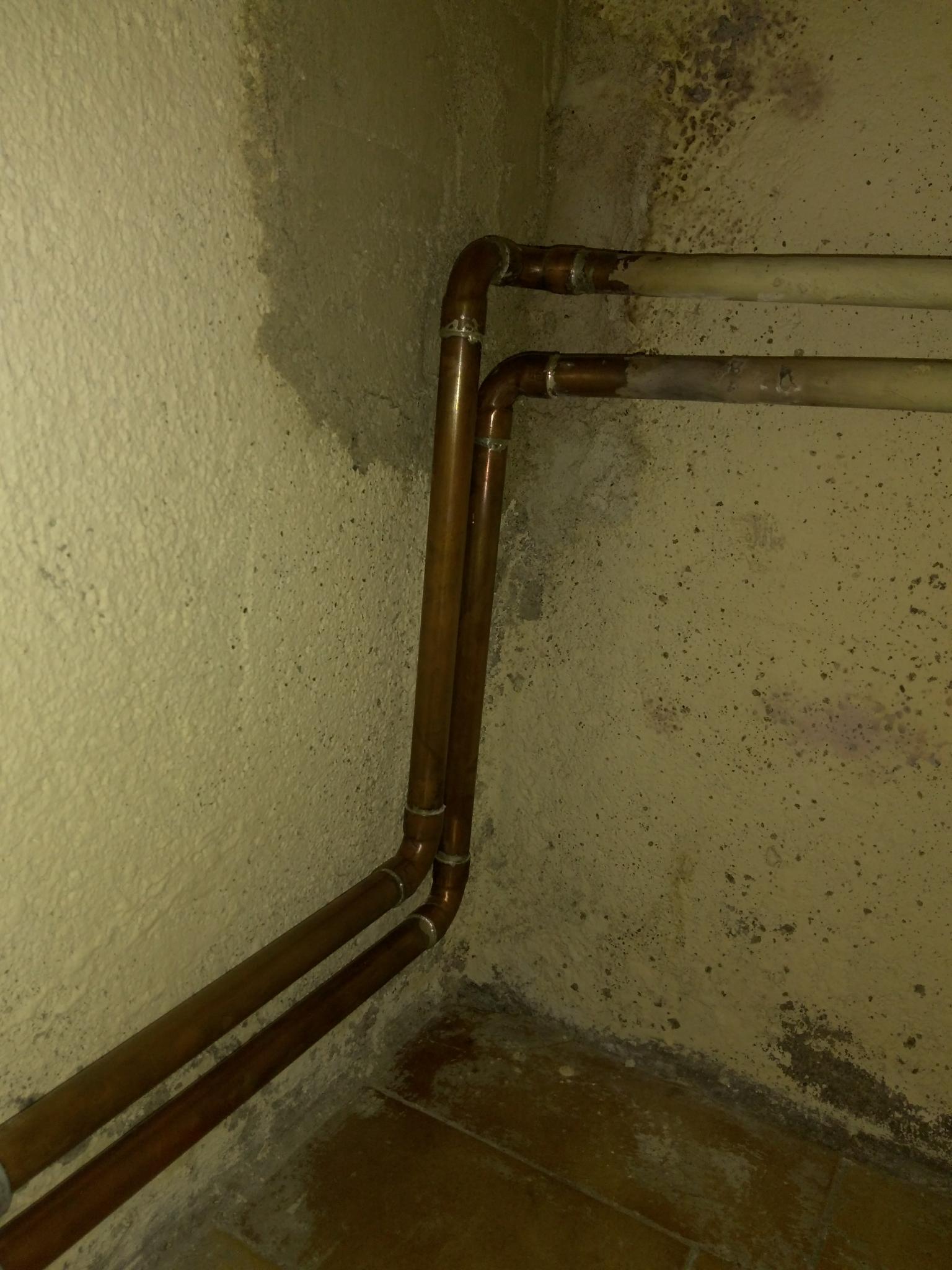

Et à droite ou les tuyaux rejoignent celui du robinet.
